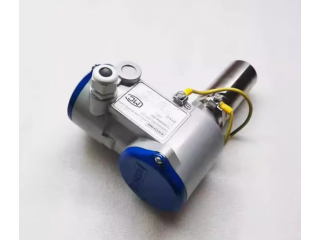

科隆DWM2000插入式電磁流量計

品牌科隆

DWM 電磁流量變送器用于測量導電液體，膠體和懸浮液的流量。

■DWM 2000 流量變送器，4－20 mA 電流輸出

特點

■ 普通型，防護等級 IP66，相當于 NEMA4。

潛水型，防護等級 IP68，適用于敞開式管道和容

易被洪水淹沒的環境場合，可配普通型和加長型

傳感器

■測量部件為不銹鋼，陶瓷，鉑。

■戒指溫度：-25℃~150℃環境溫度：－25－＋60

℃

■工作壓力：25 MPa

■電子部件在不中斷過程條件下可換

■ 管道管徑:DN 50~DN400(傳感器長度 137mm)

DN50~DN1000(傳感器長度 217.7mm)

■ 如果用戶管道口徑大于 DN1000 ，可選用

DWM1000/2000/L（加長型）

測量原理

導體在磁場內運動可產生感應電壓 U。被測液體

就是一種導體，它的流動方向與磁場方向 B 垂直，產

生的感應電壓 U與流經測量管的流體流速 v 成正比：

U＝k×B×v×D k 儀表常數

B 磁感應強度

v 介質流速

D 電極間距

電壓 U即兩個電極（鉑電極和接地電極）之間的

電壓。
