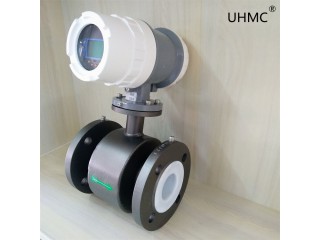

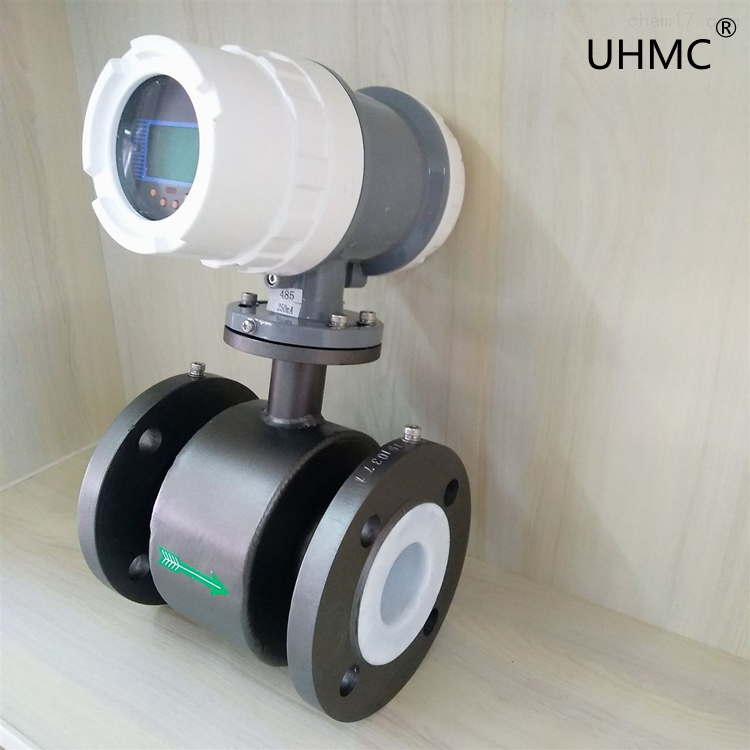

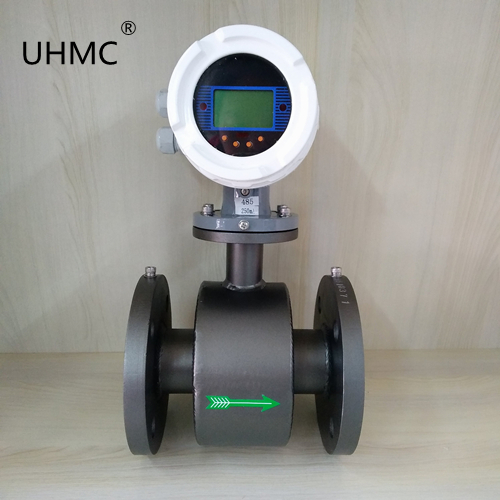

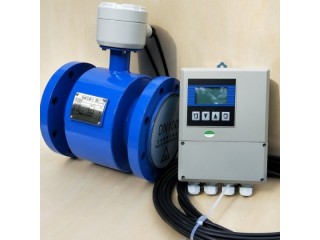

UHMC/有恒 UHLDG型一體管段式污水電磁流量計

的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。磁路系統的作用是產生均勻的直流或交流磁場。電磁流量計一般采用交變磁場。 測量導管的作用是讓被測導電性液體通過。測量導管必須采用不導磁、低導磁率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的、玻璃鋼、高強度塑料、鋁等。電極的作用是引出和被測量流量成正比的感應電勢信號。電極一般用非導磁的制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的水平軸線方向，以防止沉淀物堆積在其上面而影響測量精度。而在水煤漿場合，由于高壓煤漿對電極的沖刷會產生信號噪聲，通常有技術經驗的制造廠會采用低噪聲電極來降低沖刷噪聲。 外殼應用鐵磁材料制成，是勵磁線圈的外罩，并隔離外磁場的干擾。 在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是防止感應電勢被金屬測量導管管壁短路，并可適應測量導管的抗腐蝕性和耐磨性。

UHMC/有恒 UHLDG型一體管段式污水電磁流量計的工作原理是一種基于法拉第電磁感應原理設計制造的計量導電介質體積流量的速度式儀表，通常電磁流量計與介質接觸的內腔部位為一個圓筒形直管，一對測量電極鑲嵌在中部，呈對稱分布，電極與介質間的部位為一對直徑為6～10mm的圓餅狀薄金屬，其伸出部分厚度僅2～4mm，幾乎不影響流態的變化，這種簡單的無可動部件的內腔結構，猶如一根普通的圓筒形流體管道，因而不產生任何壓損，也不會被某些介質中的懸浮物及固態雜質所阻塞，電磁流量計產生的電極信號幅度與流體的流速成正比，因而電信號經放大處理后得到的流量數據，線性度非常理想。


電磁流量計技術參數：
1、 公稱通徑系列 DN （ mm ）管道式四F襯里：4，6，8， 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
2、流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1%
3、精度等級： 0.5 級、 1.0 級（管道式）
4、被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃；高溫橡膠襯里： -20 ～ +90 ℃；聚四F乙烯襯里： -30 ～ +100 ℃；高溫型四F襯里： -30 ～ +180 ℃。
5、額定工作壓力：管道式： DN6～DN80 ≤ 1.6Mpa；DN100～DN250 ≤ 1.0Mpa；DN300 ～DN1200 ≤ 0.6Mpa 。
6、流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
7、電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用有恒流量計 來測量其流量。
8、 電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
9、 數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極較大電流為 250mA 。
10、供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
11、直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
12、連接方式：有恒流量計 與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
13、防爆標志： mdIIBT4 。
14、環境溫度： -25 ～ 60 ℃
15、相對濕度： 5% ～ 95%
16、消耗總功率：小于 20 瓦。
