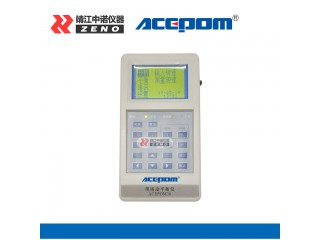

 安鉑現場動平衡儀ACEPOM30代替老型號1200，主要在儀器內處理器上做了進一步更新，處理數據速度更快，傳感器全部采用進口高精密傳感器，代替老國產傳感器，測量結果更精準。

 安鉑現場動平衡儀ACEPOM30可以在現場迅速判斷設備運行狀態，分析出設備是否存在動平衡不佳故障。如果存在，則可以利用系統提供的試重法或影響系數法進行動平衡校正，系統將自動解算出加（減）配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子（軸系）90%以上的不平衡量。

現場動平衡技術是工礦企業應用極為廣泛的實用技術。利用現場動平衡技術可以在不改變設備原有安裝條件的基礎上，利用很短的時間解決設備轉子或軸系動平衡不佳的故障，從而大大節省拆卸、運輸、安裝、維修的費用，進而為企業帶來明顯的經濟效益。

  安鉑現場動平衡儀APM-1200 ACEPOM30 ACEPOM329

安鉑現場動平衡儀ACEPOM30主要功能：

■向導式動平衡功能：軟件根據測量數據快速解算出配重質量及其角度，提供了完全向導式的動平衡功能，操作者只要按向導進行就可以輕松完成動平衡校正。

■矢量分解：對解算出的平衡質量進行合理的矢量分解，以滿足現場安裝的客觀要求。

■平衡方法：試重法和影響系數法。

■試重估算：根據輸入的轉子資料自動估算出合理的動平衡試重質量，并可給出動平衡效果的結論。

■故障診斷功能：在平衡之前，可以先進行一下故障診斷，以便確保故障原因就是動平衡不佳，避免盲目動平衡；本功能可以診斷設備的常見故障，一機多能。
■平衡報表：動平衡過程完成后，軟件可以自動生成動平衡報表，明確轉子的基本信息，振動降低情況以及詳細的配重信息。



技術指標：

振動測量精度：±3％

轉速測量范圍：50～30000r/min

轉速測量精度：± 1‰± 1個字

顯 示：全中文界面

存 儲：128KB

體 積：190×100×50(mm)（采集器）

重 量：800g（采集器）

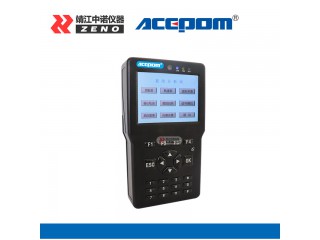

手持式現場動平衡及振動分析儀ACEPOM329采用嵌入式計算機技術和動平衡技術，兼備現場振動數據測量、振動分析和單雙面動平衡等諸多功能，簡捷易用。是針對現場便攜式應用特別開發的，它即滿足了便攜式采集的要求，又實現了強大的現場數據采集和設備故障分析功能。具有非常高的性價比！是工礦企業預知保養維修，尤其是風機、電動機等設備制造廠和振動技術服務機構的理想工具。



主要特點：

嵌入式計算機技術和動平衡技術；

兼備現場振動數據測量、振動分析和單雙面動平衡、軸承檢測、專家故障診斷等諸多功能；

流程簡易，優化的流程設計，使用人員能快速掌握儀器的使用；

支持觸摸屏和按鍵雙功能操作；

體積小、重量輕、緊湊便攜；

3 .7' 大屏幕液晶顯示，分辨率高；

超大的8G存儲能力，可滿足大容量數據采集的要求；

豐富的子功能：測振表、轉速表、波形采集、軸心軌跡、數據回放、路徑數據采集、信號模擬、測點管理、矢量分解合成等功能。



主要功能：

可進行單、雙面現場動平衡測量；

可針對復雜機械故障診斷進行雙通道同步測量；

可測量設備轉速、矢量分解合成、路徑數據采集、軸心軌跡分析；

可采集振動速度、加速、位移的各種參數；

可測量單、雙通道的頻譜、時域波形；

可進行總值趨勢，以觀察變工況設備的總值波動曲線；

防塵防水濺射，更加經久耐用，在惡劣的條件下使用也能得到有效保護；

分析頻帶寬，計算能力強， 0 ～ 50KHz 的分析范圍，儀器中可直接計算雙通道的 6400 線的 FFT ，可滿足準確分析復雜機器（如高速齒輪）的振動要求；

柔性的采集參數設置，高通濾波、低通濾波、采樣長度、采樣頻率等參數可自由設置，滿足各類機械設備狀態數據采集的需要。

技術參數:

存儲容量：8G

液晶顯示：3.7 '真彩液晶屏， 640 × 480 象素

觸摸屏：全屏幕觸摸操作

電池：鋰電池，工作時間 >8 小時

工作溫度范圍：(-10 ～ 50) ℃

振動數據采集：1/2 個振動通道＋ 1 個轉速通道；

通訊：USB

濕度：95% RH 非冷凝

采集參數： 硬件積分處理（不加積分、一次積分、二次積分），可以采集加速度、速度、位移；

硬件程控增益放大器：自動調節，有效地提高了信號的信噪比；

同時采保：硬件多通道同時采樣保持，確保多通道振動信號的優良同相位；

獨立信號處理：各通道優良獨立的信號處理，確保各通道信號的獨立性，杜絕通道間干擾；

抗混濾波：硬件自動調節 ；

動態范圍：96dB 參數設置 ；

采樣頻率、高通濾波、低通濾波、采樣長度可以任意設置；

頻譜分析：頻譜種類：幅值譜、功率譜、相位譜、倒頻譜等



機械設備故障分析：

根據現場的實際情況，通過多種分析方法，可以診斷設備各種轉子類故障（基礎松動、不平衡、不對中、軸彎曲、軸裂紋、共振、喘振、油膜渦動、油膜振蕩、旋轉失速、轉子與靜止件摩擦、轉子過盈配合件過盈不足、密封和間隙動力失穩），軸承類故障（軸承磨損、軸承點蝕、軸承缺油），齒輪箱類故障（齒輪磨損、齒輪偏心、齒輪齒距誤差過大）等各種機械故障。

對于流動軸承和齒輪系統，監測高頻脈沖信號是*基本的要求，提供了專門的無量綱的指標檢測，您可以以此迅速確認滾動軸承基齒輪系統是否存在故障，并確定故障程度。



可選軟件：

現場動平衡軟件：

具有單雙面現場動平衡功能。

包括所有你所需要的功能，可以快速而有效的進行動平衡矯正過程。

操作簡單：內置軟件指導你完成振動分析和現場動平衡。

軸承故障診斷軟件：軸承類故障（軸承磨損、軸承點蝕、軸承缺油），齒輪箱類故障（齒輪磨損、齒輪偏心、齒輪齒距誤差過大）等各種機械故障。對于流動軸承和齒輪系統，監測高頻脈沖信號是*基本的要求，提供了專門的無量綱的指標檢測，您可以以此迅速確認滾動軸承基齒輪系統是否存在故障，并確定故障程度。
