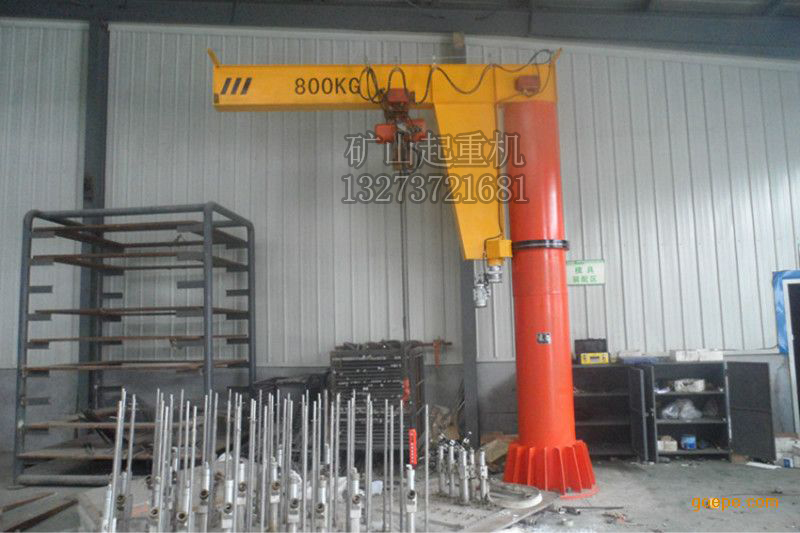

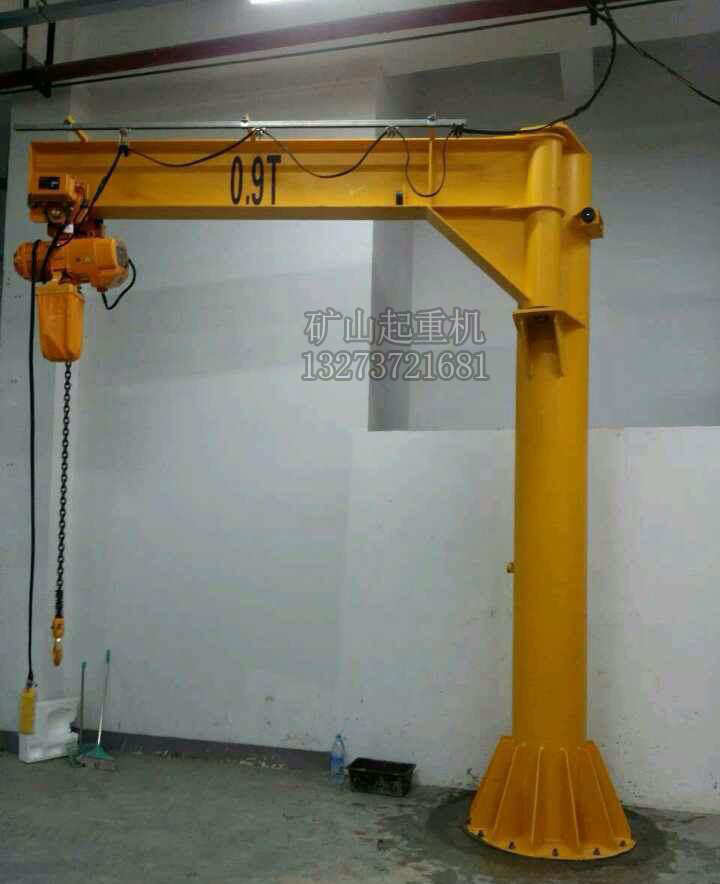

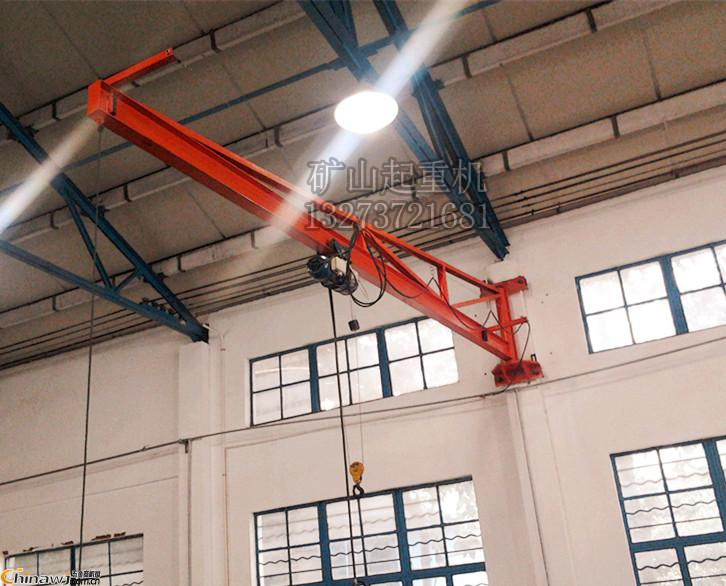

BZD型懸臂吊 360度旋轉定柱式懸臂吊

本機主要由立柱、橫梁、減速機及環鏈電動葫蘆4部分組成。環鏈電動葫蘆有起重和在橫梁上往復運行的功能。

橫梁可有托板上的減速機帶動轉管運行回轉運動。

電器部分見附圖：電氣原理幾電氣接線圖。電氣控制箱安裝在環鏈葫蘆上。

本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉幾葫蘆小車的水平前后行走。

注意：

1.操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕

2.工作時，起重臂下禁止站人。

3.禁止拖拉起重物。

4.禁止超負荷起吊。
 【BZD型懸臂吊安裝方案】

安裝前，應根據裝箱單核對產品和技術文件有無缺少活損失，運輸途中引起的旋臂橫梁彎扭變形、軸的銹蝕。碰傷等應

分別進行校正或還原，另外每半年要對軸、軸承等轉動零件進行清洗、潤滑。

1.立柱安裝，應使立柱與地面保持垂直，地腳板螺絲應擰緊牢固，不可有松動現象，地板和基礎要貼合良好，如配有電動葫蘆則基礎應預埋電纜和接地設施，預埋電纜從基礎中心引出，接地電阻不得大于4歐姆。

2.橫梁安裝橫梁安裝，請按下列順序進行。

1）先將橫梁水平吊起，將轉軸從上下托板中插入回轉筒。

2）在托板上安裝減速機

3）在旋臂橫梁軌道上安裝電動葫蘆及行走小車。（安裝方法嚴格按環鏈電動葫蘆附帶的《使用維護說明書》安裝）

4）在橫梁頂端安裝滑線架及鋼絲繩（或C型軌道）（繩子串入滑圈拉緊，C型軌道內有自制滑行小車，并應和環鏈電動葫蘆上的電器控制箱在同一側面上。）

5）將橫梁上所有電器進行電線連接安裝，并留有長度適當?shù)碾娫淳€。（接線見電氣原理圖及電氣接線圖）。滑線圈或C型軌道小滑車與電纜分別用綁線捆扎固定。
