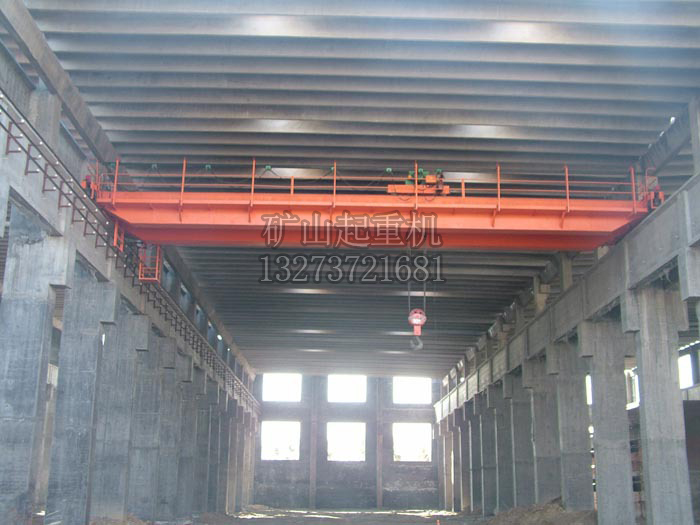

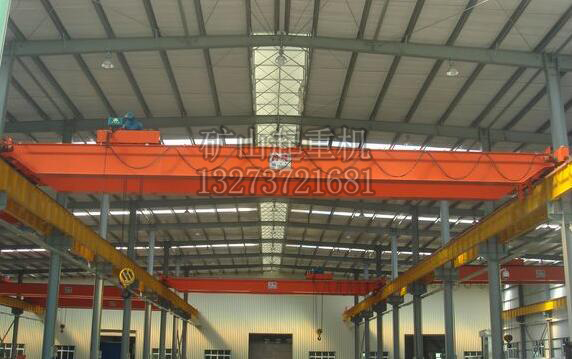

本系列產品由橋架、小車、大車和電氣四個主要部件組成。采用固定式鋼絲繩電動葫蘆作為起升機構。

 本系列產品的起重量，司機室操縱時，為5，8，12.5，16，20，32六個噸位，16，20，32三個噸位相應配以3.2，5，8噸位為副鉤。地面操縱時，只有5，8，12.5三個噸位。跨度為10.5～22.5m

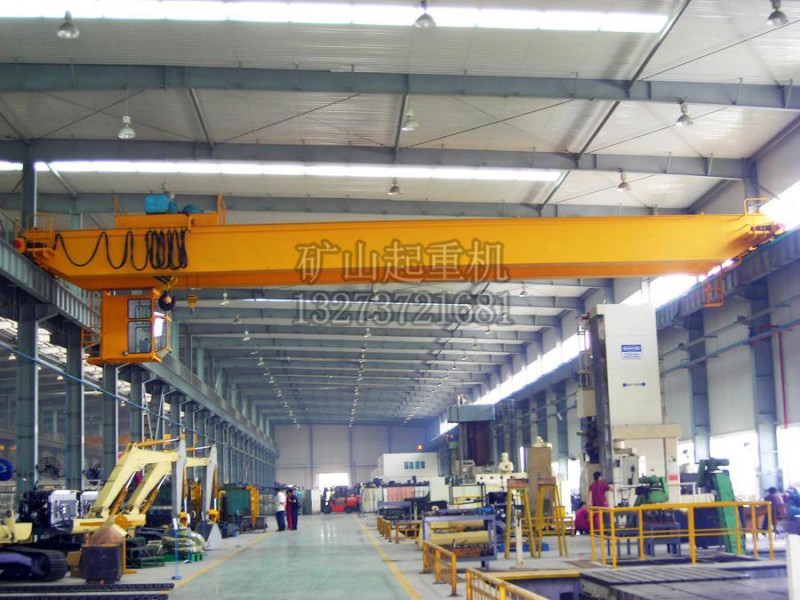

(一)橋架由主梁、端梁、走臺、導電架、檢修吊籠、司機室、欄桿和梯子等部件組成。 本系列用四梁結構，主梁與端梁用螺栓連接。小車饋電采用柔性電纜供電系統。本系列設計了開式和閉式兩種司機室。 非導電側的走臺，兩端加寬用于檢修和放置電氣設備，中間是標準段，3米一段，數量隨跨度不同而異，制作和安裝很方便。 橋架另一側設有小車導電架，導電架安裝在走臺上，用以吊裝柔性電纜供電系統。 為了便于檢修大車導電系統，在橋架的供電側設有檢修吊籠。 司機室設有閉式和開式兩種，殼體結構采用沖壓成形，整體用螺栓連接，以減少焊接變形，司機室的視野大于280度，采用鋁合金窗框，玻璃全部采用鋼化玻璃（或夾層玻璃）。

（二）小車 本系列小車上的起升機構采用本公司生產的性能良好的CD（MD）電動葫蘆。小車架由橫梁和縱梁組成。縱梁和橫梁由槽鋼和鋼板焊接制成，各梁之間采用焊接連接。

（三）大車 大車運行機構采用分別驅動，驅動輪數為總輪數的1/2。

（四）電氣包含大車電氣和小車電氣組成



【電氣設備】

 起重機各個機構的運轉，均有操縱室操縱或地面按鈕操縱；操縱室懸掛在起重機橋架靠端梁附近傳動側走臺下面，操縱室內裝有各機構的操縱控制器，總電源開關，緊急開關，電鈴等設備。地面操縱用按鈕盒操縱，按鈕盒上設緊急開關和各機構的操縱控制按鈕
