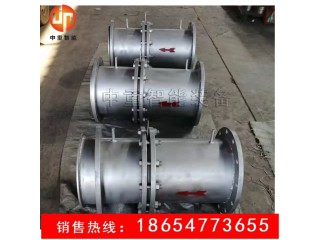

廠家直銷DN200型孔板流量計DN900型礦用孔板流量計

孔板流量計結構規格：DN200-DN900mm，標準型號為：FKL型，

一、礦用孔板流量計的結構組成

孔板流量計主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

二、礦用孔板流量計的介紹

礦用孔板流量計是根據煤礦瓦斯抽放管路的特點，孔板流量計專為煤礦瓦斯抽放而設計的計算瓦斯抽放量的配套件。礦用孔板流理計結構簡單，使用和計算極其方便，礦用孔板流量計是測量瓦斯流量中最為經濟的裝置。

三、礦用孔板流量計的用途及工作原理

煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會增大，在節流裝置上下游側之間出現靜壓力差，且流量與壓差之間存在著一個恒定的關系，因而通過礦用孔板流理計測量壓差即可計算出流體的流量。

 本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。

用途：用于測量管路中抽放瓦斯量。

技術特點：規格齊全,使用方便；出廠前系數均經過標準計量標定
