青島克蘭旋轉接頭DS-G/DS-GF/DS-X/DS-XF旋轉接頭

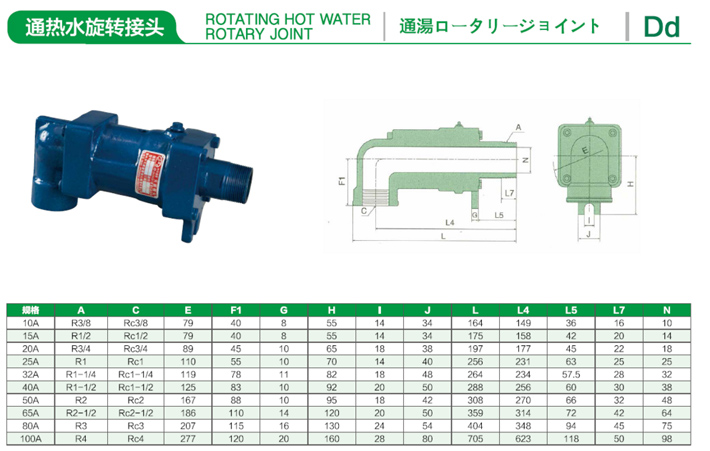

 D型旋轉接頭是專門適用于熱水專用的系列產品。采用了波紋補償器和浮動密封環作動密封的主要形式，其密封可自由得到調節與補償，使密封更可靠、穩定，其密封裝置采用外裝式結構，使端面比壓呈下降趨勢，有效地降低了磨損。

壓力:≤1.8MPa

轉速：≤500RPM

溫度≤220℃

適用介質:飽和蒸汽、過熱蒸汽、過熱水

簡介：

空心軸通過螺紋或法蘭連接到輥子或輥筒上，為主要的旋轉部件，與設備作同步運動。密封環與空心軸和波紋補償器共同組成浮動的雙端面密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低磨擦和摩損，提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承的使用一方面起支撐作用，同時又提高了旋轉精度，降低了磨擦扭矩。另外，殼體上設有觀察孔，通過觀察孔隨時觀察到密封環的磨損及密封情況。

結構特點：

采用雙端面密封，結構較復雜。滾動軸承使磨擦扭矩相對減小，不銹鋼波紋管補償器使旋轉接頭更耐腐蝕，且彈簧外裝不與介質接觸使密封更可靠。與設備相連的外管是主要的旋轉部件。平面密封環靠定位套定位浮動在外管、補償器間并組成雙端面密封磨擦副；彈簧隨時提供密封所需的端面壓力。為了便于觀察密封環磨損及密封狀況，在殼體上設有觀察孔。在高溫時軸承應請注意定期潤滑。



型號：

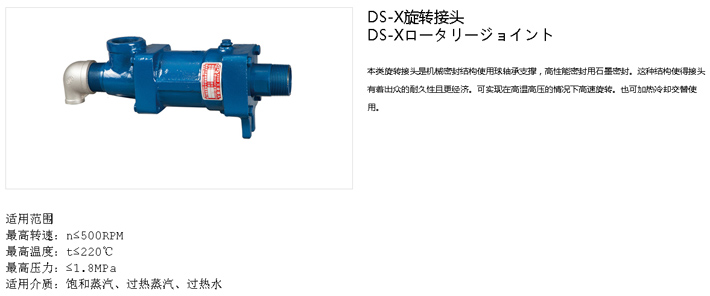

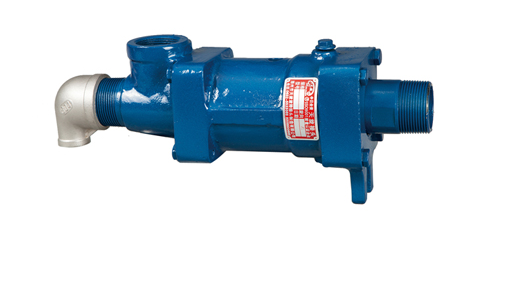

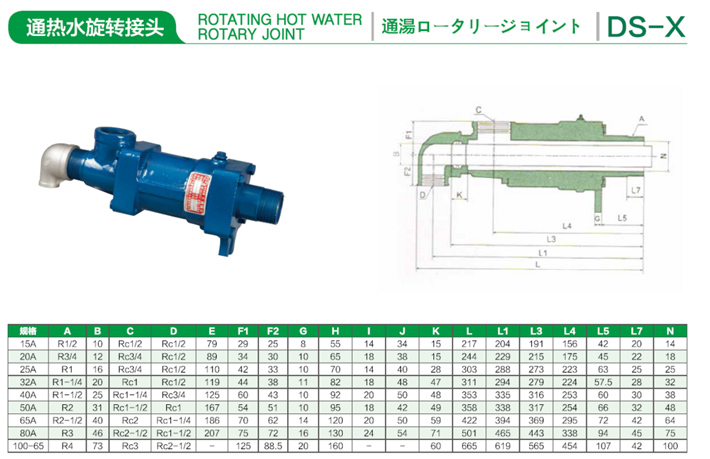

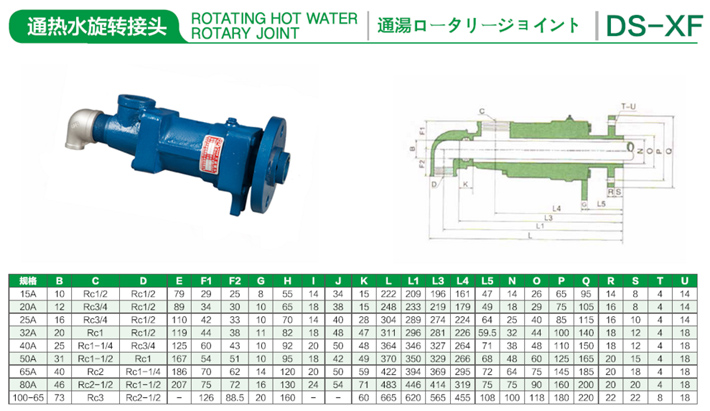

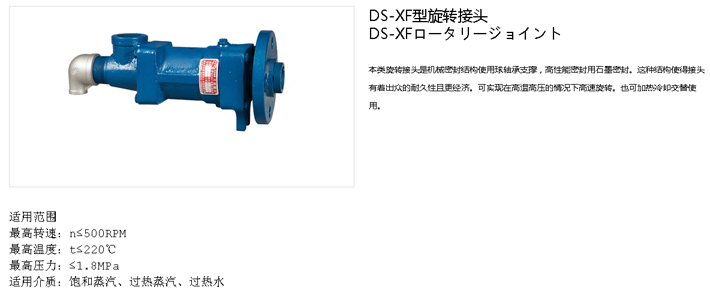

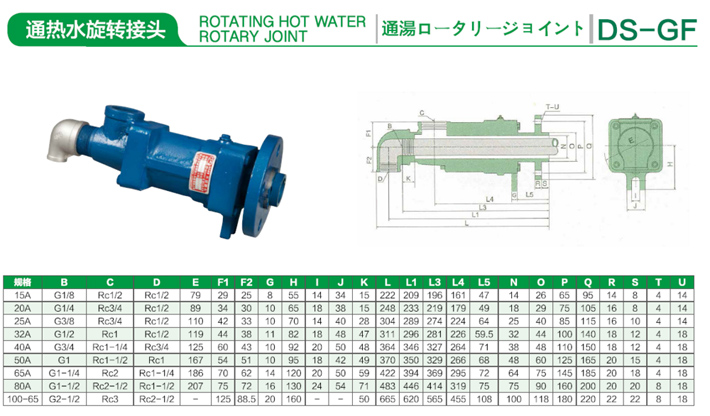

DS-G/DS-GF/DS-X/DS-XF型旋轉接頭

適用范圍：轉速：≤500RPM

溫度：≤220℃

壓力：≤1.8MPa

適用介質：飽和蒸汽、過熱蒸汽、過熱水適用領域：廣泛應于鋼鐵、造紙、橡膠、紡織、玻璃、醫藥、化工等行業
