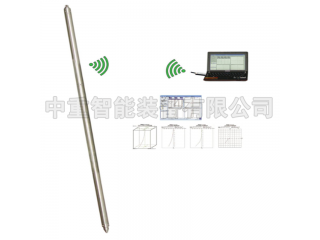

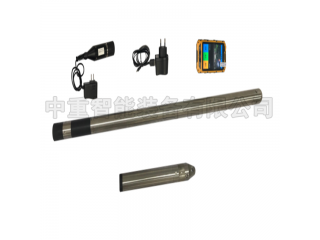

JTL-40GX(W)-Q全向光纖陀螺測斜儀是為了能適應小直徑鉆孔質量檢測而設計的產品。普通測斜儀中使用指南針或磁敏元件通過測量地磁場來確定鉆孔方位，在磁性礦地區或在鋼管中，由于指南針或磁敏元件能感應的地磁場受到磁性體的影響，鉆孔的方位角就不能確定。因此，在磁性較強的環境中測量方位是采用不依賴地磁場的陀螺儀定向。陀螺儀種類很多，JTL-40GX(W)-Q全向光纖陀螺測斜儀采用的是全向光纖陀螺儀，和其它陀螺儀相比，其性能有很大提高。比如框架式機械陀螺儀和硅微機械陀螺儀的零點漂移較大、壽命較短、結構復雜、使用不方便，維修費用高。全向光纖陀螺儀(長壽命)是一種可以敏感地球轉速的高靈敏度傳感器，使用時無需在地面進行方向校準，它可以自主尋北，得出的方位值就是鉆孔傾斜真北方位角，使用非常方便。它雖然價格較貴，但具有精度高、體積小、重量輕、零點漂移小、壽命長、維護方便等諸多優點。JTL-40GX(W)-Q全向光纖陀螺測斜儀頂角測量采用重力加速度傳感器，和其它類型傳感器相比有精度高，性能穩定等特點。JTL-40GX(W)-Q全向光纖陀螺測斜儀是目前鉆孔彎曲測量的好設備，是采用北方式測量方位的陀螺測斜儀。自尋北陀螺測斜儀是目前能在任何地區（南北半球均可）、任何場合（磁性，非磁性，裸孔，套管孔，鉆桿中）應用的測斜儀。

主要技術指標

頂角測量范圍：0º～180º

頂角：60°~150°測量精度為±0.1º；

其余：不大于±0.3º；分辨率：0.01º；

頂角定義：儀器底端垂直地面為0°，平行地面為90°，儀器頂端垂直地面為180°；

方位測量范圍：0º~360º 測量精度：±4º；分辨率：0.1°

90°和270°為特殊點，鄰近區域精度：±6°；分辨率：0.1°

方位角定義：以東西方向為分界，鉆孔開孔指向

北，取方位角1，指向南取方位角2，在東西方向

分界線上時，取任意一個。

測量方式：定時

尋北時間：≤ 2分鐘

適用井深：≤2500米

井下電源：鋰電，充足后可使用10小時

可測量記錄的點數：≤300

井下儀和手持機通訊方式：SMI 無線

井下儀工作環境：溫度-10℃~70℃；

耐壓≤25MPa

井下儀外形尺寸：≤Φ40×1280mm；

不加電池筒）重量≤6kg

電池筒外形尺寸：≤Φ40×590mm；

重量≤3kg

安裝線纜直徑：φ4.00mm ~ φ9.99mm；

深度測量頭電源：鋰電，充電后可使用12小時；

深度測量頭允許最大下放速度：2000米/小時；

深度測量頭和手持機通訊方式：SMI無線；
