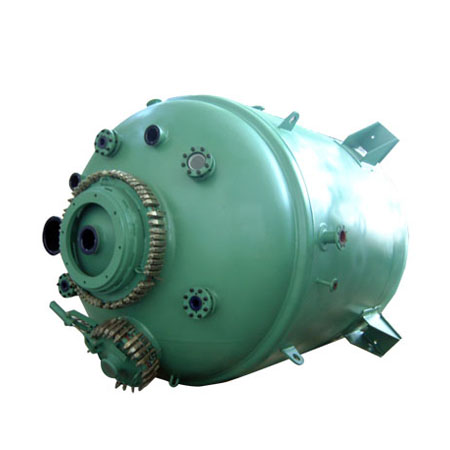

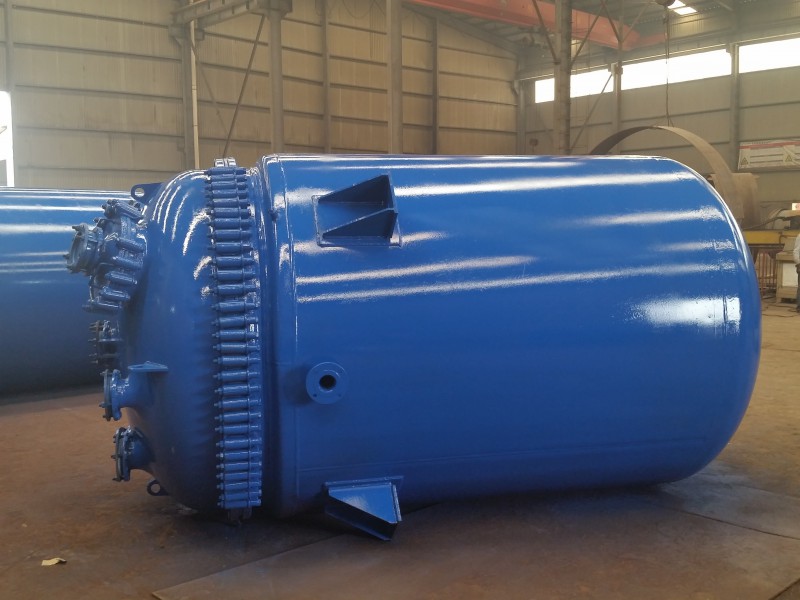

ZW型搪玻璃儲罐，又稱為臥式搪玻璃貯罐，臥式搪瓷儲罐，臥式搪瓷貯罐等。是搪玻璃設備的一種。



　　一、概述：



　　ZW型搪玻璃儲罐是將含高二氧化硅的玻璃，襯在鋼制容器的內表面，經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。所以，它具有玻璃的穩定性和金屬強度的雙重優點，是一種優良的耐腐蝕設備。已廣泛地應用于化工、石油、醫藥、農藥、食品等工業。為了保證搪玻璃設備正常使用，現將其主要性能和安裝、使用注意事項說明如下：



　　二、技術規范：



　　1、許用壓力：



　　2、耐酸性：



　　對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d(優等品指標為1.0g/m2.d)。



　　3、耐堿性：



　　搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試??樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d(優等品指標為7.0g/m2.d)。



　　4、操作溫度：



　　搪玻璃設備加熱和冷卻時，應緩慢進行。我廠制造的搪玻璃設備使用溫度為0-200℃，耐溫急變性≥200℃。



　　5、瓷層厚度：



　　搪玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。



　　6、耐壓電：



　　搪玻璃具有良好的絕緣性，當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。



　　7、耐沖擊性：



　　玻璃層的內應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規定厚度內，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J(優等品指標為260×10-3J)。



　　三、安裝、使用及維護：



　　1、吊裝時應用膠板等軟墊將瓷面保護好，一切工具工件不得與瓷面接觸或碰撞，以免損壞瓷面。



　　2、在搬運不帶包裝箱的設備時，只能使設備的罐耳、支腳受力，不許接管、管箍、卡子等易損部件受力，要輕起輕放，避免震動和碰撞，搬運時不應滾動或用撬杠撬。



　　3、凡已搪瓷之鐵胎，外壁均不得施焊。



　　4、凡搪瓷之各部件結合處，均應根據反應介質或溫度選擇柔韌、耐蝕、耐溫、寬度厚度適宜的墊片。采用石棉橡膠墊片，一般罐體與罐蓋結合處為：厚度≥15mm，寬度15-40mm;接管處為：厚度≥8mm，寬度15-30mm。



　　5、在使用中要注意各法蘭聯接處的密封情況，如發現泄漏立即采取措施，如遇酸類速用堿液中和水洗。



　　6、搪玻璃設備不宜應用于下列介質的貯存和反應，否則將會因腐蝕而較快地損壞：



　　⑴任何濃度和溫度的氫氟酸;



　　⑵PH>12且溫度大于100℃之堿性介質;



　　⑶濃度大于30%，溫度高于180℃之磷酸;



　　⑷酸堿交替之反應;



　　⑸含氟離子的其他介質。



　　7、進入罐內檢修設備時，應在罐底鋪上軟墊，以免工具落入，并須穿膠底鞋(膠鞋、塑料鞋)以免損傷瓷面。



　　8、如遇出料口堵塞，不應用金屬工具鏟打，可用木棒或其他軟質物件疏通。



　　9、使用過程應定期進行檢查，如遇放出之物料內發現搪玻璃碎屑，應立即進行檢查，研究原因找出措施，經修補后方可使用。粘結在罐內表面上的物料應及時清洗，清洗時不應用金屬工具，以防損壞玻璃襯里。



　　搪玻璃設備是將含硅量高的瓷釉涂于金屬表面，通過950℃搪燒，使瓷釉密著于金屬鐵胎表面制成。因此，它具有類似玻璃的化學穩定性和金屬強度的雙重優點。



　　搪玻璃設備廣泛適用于化工、醫藥、染料、農藥、有機合成、石油、食品制造和國防工業等工業生產和科學研究中的反應、蒸發、濃縮、合成、萃取、聚合、皂化、礦化、氯化、硝化等，以代替昂貴的不銹鋼和有色金屬。耐腐蝕性：對于各種濃度的無機酸、有機酸、有機溶劑及弱堿等介質均有極強的抗腐性。但對于強堿、氫氟酸及含氟離子介質，以及溫度大于180℃，濃度大于30%的磷酸等不適用。
