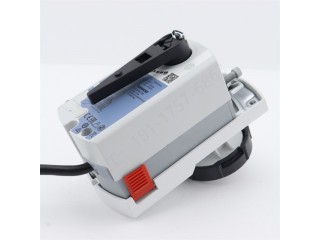

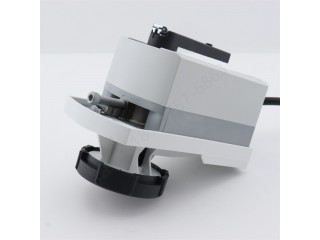

西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E適用于閥門 兩通球閥VAI61...系列和三通球閥VBI61...系列
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E
適用于西門子兩通球閥VAI61...系列和三通球閥VBI61...系列
AC 24 V/AC 230 V
三位控制或模擬量調節的電動執行器，帶 0.9 米長電線。
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E用途
? 適用于西門子 DN15 至 DN50 的二通/三通螺紋球閥
? 適用于使用模擬量調節 (DC 0–10 V) 或三位控制的球閥
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E型號概覽
GLB161.9E
電源：AC24V
扭力：10Nm
控制信號：DC 0–10 V
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)
GLB131.9E
電源：AC24V
扭力：10Nm
控制信號：三位
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)
GLB331.9E
電源：AC230V
扭力：10Nm
控制信號：三位
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E操作
手柄能夠驅動執行器到 0° 至 90° 間的任何位置。壓下脫離按鈕即可操作手柄。
釋放脫離按鈕，出現從控制器傳輸過來的控制信號時，控制信號優先決定閥位。
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E接線端子
GLB161.9E GLB131.9E
G 1 紅色 RD 火線 AC 24 V
G0 2 黑色 BK 中線
Y2 6 紫色 VT 定位信號 AC 0 V，順時針
Y1 7 橙色 OG 定位信號 AC 0 V，逆時針
Y 8 灰色 GY 定位信號 DC 0–10 V
U 9 粉色 PK 位置指示 DC 0–10 V
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9EGLB331.9E
N 4 藍色BU 中線
Y2 6 黑色BK 控制信號 AC 230 V，順時針
Y1 7 白色WH 控制信號 AC 230 V，逆時針
青島市西門子電動球閥執行器 GLB161.9E GLB131.9E GLB331.9E尺寸
