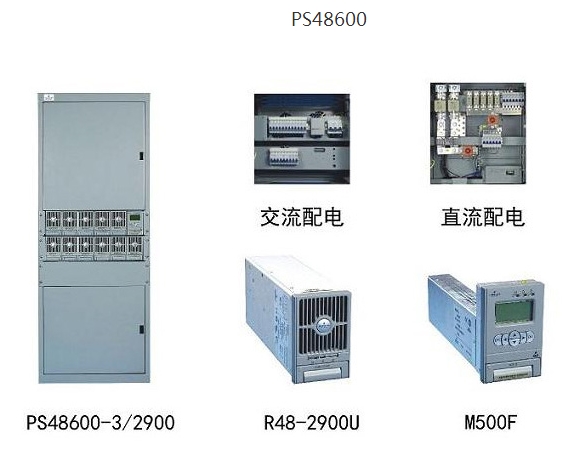

艾默生PS48600-3B/2900通信電源系統可以選用R48-2900U和R48-3200e兩種整流模塊，其中R48-2900U為標效整流模塊，R48-3200e為高效整流模塊。系統最多可以配置12個充電模塊，PS48600-3B/2900電源系統配置的監控模塊的型號為：M522S.

艾默生PS48600-3B/2900通信電源系統可以選用R48-2900U和R48-3200e兩種整流模塊，其中R48-2900U為標效整流模塊，R48-3200e為高效整流模塊。系統最多可以配置12個充電模塊，PS48600-3B/2900電源系統配置的監控模塊的型號為：M522S.

2、艾默生DC48V高頻開關電源系統PS48600-3B/2900系統的技術參數

?

交流配電

參數?????????????????????? 技術指標????????????????????????????? 說明

供電方式???? ????????????三相五線或單相三線???????

輸入電壓???????????????? 85-290Vac??????????????????????????? 相電壓

輸入空開???????????????? 1x100A/3P?????????????????????????? X1型，X2型

???????????????????????????? 2x100A/3P,手動切換????????????? X3型

輸出空開???????????????? 2x16A/3P，3*16A/1P??????????? X2型，X3型

?

直流配電

參數??????????????????????? 技術指標????????????????????????????? 說明

額定電壓????????????????? -42~-58Vdc

負載總容量?????????????? 600A

電池熔絲????????????????? 500Ax2

輸出分路（共18路）? 160Ax3,100Ax2???????????????????? 負載下電，熔絲

????????????????????????????? 63Ax2,32x3,10Ax2??????????????? 負載下點，空開

????????????????????????????? 63Ax2,32Ax2,10Ax2????????????? 電池保護，空開

?

整流模塊R48-2900U

輸入特性：

入電壓：85~290Vav

輸入電網頻率：45~65Hz

功率因數：》0.99

??

輸出特性：

輸出直流電壓：-42～-58V

輸出電流：0～60A

額定效率：》92%

最大輸出功率：2900W

??

監控模塊M500F

告警功能：

監控單元能對系統故障進行聲光報警，同時能上報到后臺主機

歷史告警記錄存儲200條，并具有案件操作記錄功能

有8路鋪助告警繼電器輸出

告警時間，時間可控

?

?
