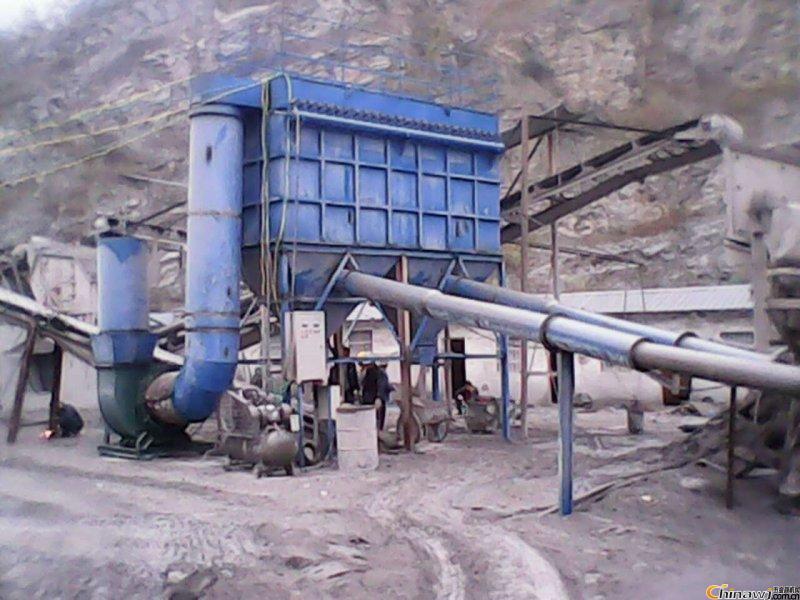

破碎機布袋除塵器結構：

1)上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。

2)中箱體：包括花板、濾袋、濾袋框架、濾袋導口，過濾室筒體，含塵氣體進氣口、入孔口。

3)下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。

4)反吹風清灰機構：包括旋臂、吹口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機安裝在頂蓋上，通過中心管與旋臂連接。對于三、四圈布置的濾袋、旋臂設分圈反吹裝置。

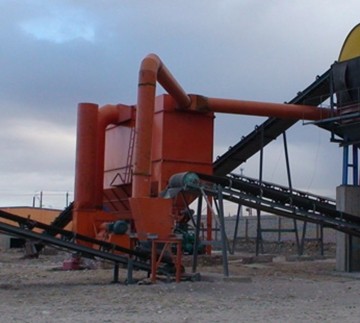

破碎機布袋除塵器工作原理：

含塵氣體從除塵器下部的進風口進入除塵器底部的氣箱內進行含塵氣體的預處理，然后從底部進入到上箱體的各除塵室內；粉塵吸附在濾筒的外表面上，過濾后的干凈 氣體透過濾筒進入上箱體的凈氣腔并匯集至出風口排出。 隨著過濾工況持續，積聚在濾筒外表面上的粉塵將越積越多，相應就會增加設備的運行阻力，為了保證系統的正常運行，除塵器阻力的上限應維持在 1400～1600Pa范圍內，當超過此限定范圍，應由PLC脈沖自動控制器通過定阻或定時發出指令，進行三狀態清灰。 清灰過程是先切斷某一室的凈氣出口通道，使該室處于氣流靜止狀態，然后進行壓縮空氣脈沖反吹清灰，清灰后再經若干秒鐘時間的自然沉降后，再打開該室的凈氣 出口通道，不但清灰_、還避免了噴吹清灰產生的粉塵二次吸附，如此逐室循環清灰。

采礦除塵的綜合防塵技術主要是噴灑除塵。根據塵源特點分別采用淋灑抑塵、噴霧降塵、覆蓋防塵等濕法防塵措施。在冰凍、缺水地區無條件用濕法防塵或用濕法防塵后達不到要求標準時，則需采用機械除塵或機械除塵與濕法防塵同時并用的綜合方法。機械除塵的設備要適合礦山特點，要求結構簡單、體小緊湊、便于遷移，防潮耐用。在各作業工序采用綜合防塵措施仍達不到要求時，需要采取個人防護。

破碎機布袋除塵器選型：由于破碎機工作時沖擊、擠壓、摩擦等機械作用產生部分熱能可以使粉料溫度上升，但變化不會太大，可以采用以普通滌綸針刺氈作除塵布袋的脈沖袋式除塵器。殼體可不用保溫。由于沖擊式破碎機產品粒度較細，加上機內高速氣流的擾動，進除塵器氣體含塵濃度可達100g/m3，遠遠大于擠壓式破碎機(<20g/m3)，所以在過濾風速的選擇上應小于擠壓式破碎機以免造成微細粉塵穿袋。

破碎機布袋除塵器工作時產生的粉塵當粉塵進入除塵器后，由于設備殼體為圓形，切向進入后沿殼體不斷旋轉，特有的離心力會將大顆粒的粉塵帶入灰斗內，而小部分的粉塵會在負壓的作用下，上升吸附在濾袋表面，當到達預設清灰時間后，高壓反吹風機會自動打開（根據現場工況而定），引進除塵設備上箱凈氣室內的純凈空氣進行清灰。
