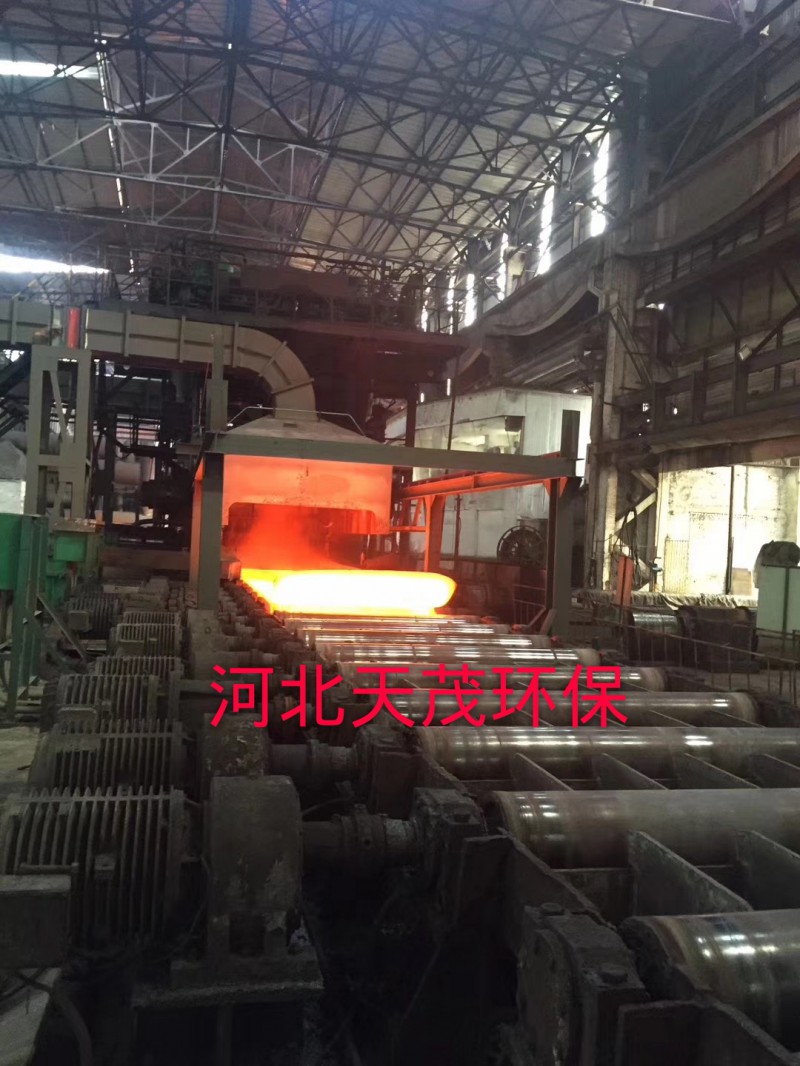

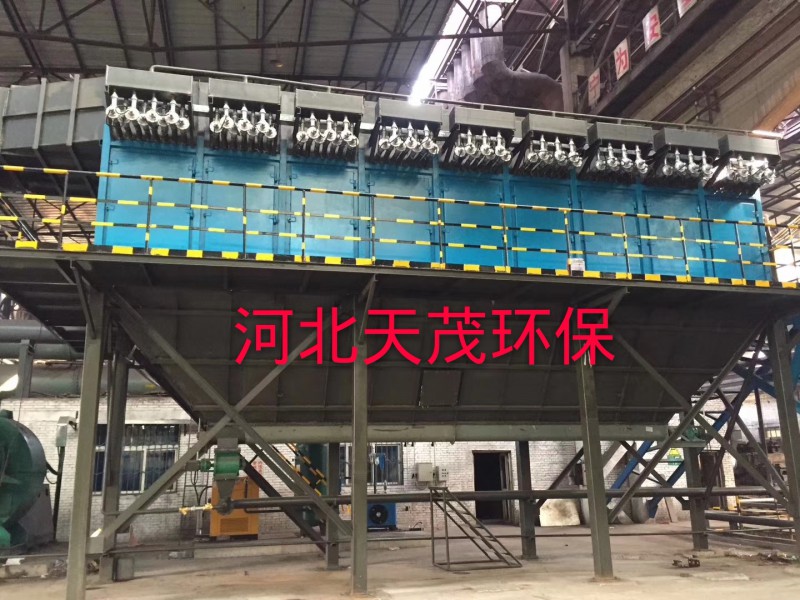

塑燒板除塵器主要由箱體、塑燒板濾板、排灰系統、風機、控制系統等組成。塑燒板除塵器是一個通稱，全稱是“塑燒板濾芯式除塵器”。經過二十年來不斷研究開發已制造出適合各種工況條件使用的燒結過濾板，目前已有七大系列35種品種規格的過濾板和665種規格型號的塑燒板除塵器。塑燒板除塵器具有除塵效率高、使用壽命長、   鐵粉塵板結、   清灰方式、干法除塵、   實現無人操作   除塵器。在鋼鐵冶煉業熱軋除塵、燒結除塵、冷軋酸洗中均采用此產品。成功治理了含水含油耐酸耐堿氧化鐵的   粉塵，均獲得了用戶們的好評。

塑燒板除塵器基本工作原理:

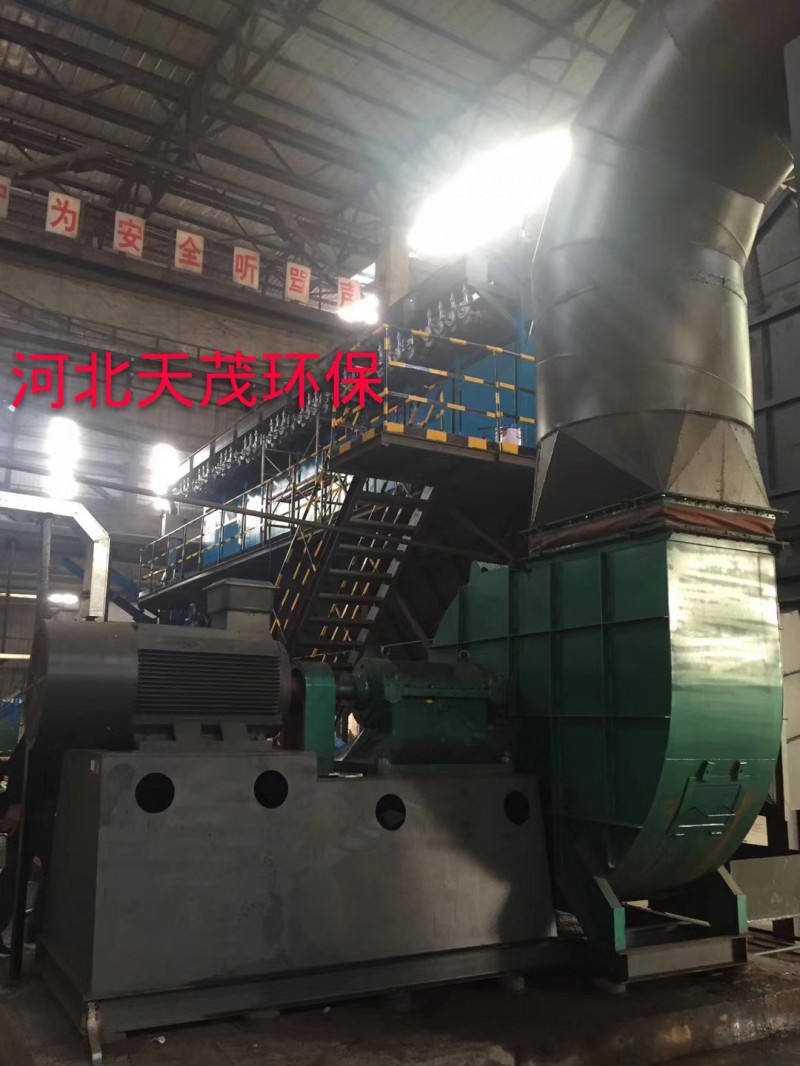

粉塵通過吸塵罩、流量調節閥、除塵管道進入除塵器，通過塑燒過濾板作氣固分離，凈化空氣從上箱體進入風機進風口排出。附在塑燒板表面的粉塵通過脈沖閥利用壓縮空氣反吹，其清灰控制可選擇按時間、壓差或混合方式工作，粉塵進入除塵器本體下灰斗。單臺除塵器本體灰斗底部裝有螺旋輸送機、卸灰閥、卸灰口。粉塵通過螺旋輸送機、卸灰閥排出卸灰口。

塑燒板除塵器內部配件優點：

塑燒板:塑燒板為一次燒結成型無黏合劑的“T”板。反吹方向和落灰方向一致，垂直安裝。又名：“T”型塑燒板。顏色：白色，尺寸：1500mm*1050mm*62mm 過濾面積：9㎡。塑燒板具備抗重金屬堵塞的能力與優良的耐油耐水性，阻力低、使用壽命長。

脈沖閥:專用進口的大口徑脈沖閥，不但清灰效果好，而且體積小、流量大、使用壽命在300萬次以上。每次的脈沖清灰面積可達18㎡（其它的小口徑閥每次清灰面積是7.5㎡），因此使用此脈沖閥的數量只有同類產品的40％～50％，從而使除塵器具備了體積   小、過濾面積大、長期   使用、維護保養方便的特點。

塑燒板除塵器設計:

除塵系統運行時存在著大量的水蒸汽、油霧、還有溫度的變化，故設計除塵器時塑燒板靠兩側兩個專用螺栓與孔板連接與密封，塑燒板下端兩側用兩個專用防撞球腳分隔，不設固定分隔托架，可使塑燒板隨溫度變化而自然伸縮。防止塑燒板出現變形。

塑燒板除塵器的三個特點：

1.塑燒板材質與制造特點：

波浪式塑燒濾片的材質，由多種高分子化合物粉體配組而成，顏色為白色。制造工藝不采用粘合劑把過濾板粘合成形的方式，而是采用將這些多種高分子化合物進行一次成型燒結的方式制造。目前產品的耐溫主要有三種，分別為耐常溫、耐熱110℃及耐熱160℃。除此以外還有防靜電型塑燒板、耐酸耐堿型塑燒板等廣泛系列。

2.塑燒板形狀特點：

天茂公司的塑燒板是“白色梯形板”。過濾板外部形狀特點是具有象手風琴箱那樣的波浪形，若把它們展開成一個平面，相當于擴大了3倍的表面積。“梯形板”是指波浪的底部深處（也是   容易積灰的部位）設計成梯形的上邊，這樣在反吹時可以三邊受力，不易堵塞。一片1047（長）×63（厚）×1550（高）的白色塑燒板，它的表面積可達9M2，相當于12只國標DMC型脈沖除塵器濾袋（Φ133×2000）的表面積。波浪式過濾板的內部分成8個或18個空腔，這樣的設計除了考慮元件的強度之外，   為重要的是氣體動力學的需要，它可以保證在脈沖氣流反吹清灰時，同時清去過濾板上附著的塵埃。

3.塑燒板   換特點：

塑燒板除塵器的過濾元件塑燒板幾乎無任何保養，但在特殊行業，如顏料生產時的顏色品種   換、噴涂行業的涂料回收、藥品、食品生產時的定期消毒等等，均需拆下濾板進行清洗處理。此時，塑燒板除塵器的特殊構造將使這項工作變得十分容易，操作人員在除塵器外部即可進行操作，卸下二個螺栓即可   換一片過濾面積9㎡的濾板，作業條件得到根本改善，而布袋收塵器常常因骯臟的環境無人愿意從事   換濾袋工作。
