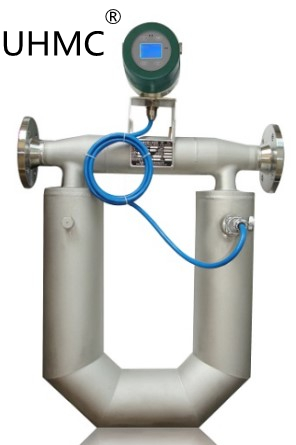

上海有恒UHMC-UHCMF系高精度列科里奧利質量流量計的功能特點
(1)科氏力質量流量計可直接測量質量流量，與被測介質溫度、壓力、密度、黏度變化無關。而其他各種質量流量計多采用間接測量方法，即先測得體積流量，再進行溫度、壓力、密度補償后求出質量流量。
(2) 內部無可動部件，可靠性高；安裝簡單，無需前后直管段。
(3) 測量精確度高，可達±0.1%～±0.2%R；量程比寬，最高可達1:100。
(4) 科氏力質量流量計可選分體型或一體型，液晶顯示，防爆型，保溫夾套型，可同時輸出模擬信號，頻率信號，RS485通訊接口。
(5) 科氏力質量流量計適用于各種液體，如腐蝕性液體、臟污介質、懸浮液、兩相液體(液體中含氣體量<10%體積)等。
上海有恒UHMC-UHCMF系高精度列科里奧利質量流量計選型技術規格
|
選型表 |
|||||||||
|
CMF |
XXX |
X |
X |
X |
X |
X |
X |
X |
|
|
口徑(mm) |
公稱通徑 |
003~200 |
|
|
|
|
|
|
|
|
公稱壓力 |
0.6MPa |
A |
|||||||
|
1.0MPa |
B |
||||||||
|
1.6MPa |
C |
||||||||
|
2.5MPa |
D |
||||||||
|
4.0MPa |
E |
||||||||
|
其他 |
F |
||||||||
|
連接方式 |
法蘭 |
1 |
|||||||
|
卡箍(衛生型) |
2 |
||||||||
|
螺紋 |
3 |
||||||||
|
其他 |
4 |
||||||||
|
精度 |
0.1 |
H |
|||||||
|
0.15 |
I |
||||||||
|
0.2 |
G |
||||||||
|
0.5 |
K |
||||||||
|
其他 |
L |
||||||||
|
介質溫度 |
-200℃～200℃ |
6 |
|||||||
|
-50℃～200℃ |
7 |
||||||||
|
-50℃～300℃ |
8 |
||||||||
|
其他 |
9 |
||||||||
|
安裝方式 |
分體 |
F |
|||||||
|
一體 |
W |
||||||||
|
其他 |
T |
||||||||
|
法蘭標準及等級 |
DIN PN6 |
0 |
|||||||
|
DIN PN10 |
1 |
||||||||
|
DIN PN16 |
2 |
||||||||
|
DIN PN25 |
3 |
||||||||
|
DIN PN40 |
4 |
||||||||
|
DIN PN60 |
5 |
||||||||
|
ANSI 150# |
6 |
||||||||
|
ANSI 300# |
7 |
||||||||
|
ANSI 600# |
8 |
||||||||
|
JIS 5K |
9 |
||||||||
|
JIS 10K |
A |
||||||||
|
JIS 16K |
B |
||||||||
|
JIS 20K |
C |
||||||||
|
JIS 30K |
D |
||||||||
|
HG20592-2009 PN2.5 |
E |
||||||||
|
HG20592-2009 PN6 |
F |
||||||||
|
HG20592-2009 PN10 |
G |
||||||||
|
|
HG20592-2009 PN16 |
H |
|||||||
|
HG20592-2009 PN25 |
I |
||||||||
|
HG20592-2009 PN40 |
J |
||||||||
|
HG20592-2009 PN63 |
K |
||||||||
|
HG20615-2009 Class150 |
L |
||||||||
|
HG20615-2009 Class300 |
M |
||||||||
|
HG20615-2009 Class600 |
N |
||||||||
|
HG20615-2009 Class900 |
O |
||||||||
|
HG20615-2009 Class1500 |
P |
||||||||
|
GB9113-2010 PN2.5 |
Q |
||||||||
|
GB9113-2010 PN6 |
R |
||||||||
|
GB9113-2010 PN10 |
S |
||||||||
|
GB9113-2010 PN16 |
T |
||||||||
|
GB9113-2010 PN25 |
U |
||||||||
|
GB9113-2010 PN40 |
V |
||||||||
|
GB9113-2010 PN63 |
W |
||||||||
|
其他 |
X |
||||||||
|
傳感器類別 |
高壓型 |
P |
|||||||
|
高溫型 |
T |
||||||||
|
低溫型 |
L |
||||||||
|
保溫型 |
K |
||||||||
|
標準型 |
空 |
||||||||
2、轉換器型號
|
選型表 |
|||||||
|
|
XXX |
X |
X |
X |
X |
X |
|
|
型號 |
轉換器型號 |
|
|
|
|
|
|
|
供電電壓 |
220VAC |
A |
|||||
|
24VDC |
B |
||||||
|
其他 |
C |
||||||
|
輸出方式 |
4～20mA,脈沖，RS485 |
1 |
|||||
|
4～20mA,脈沖，Hart |
2 |
||||||
|
其他 |
3 |
||||||
|
防爆要求 |
防爆 |
H |
|||||
|
非防爆 |
I |
||||||
|
其他 |
G |
||||||
|
電氣接口 |
M20*1.5 |
6 |
|||||
|
1/2 NPT |
7 |
||||||
|
3/4 NPT |
8 |
||||||
|
其他 |
9 |
||||||
|
語言 |
中文 |
L |
|||||
|
英文 |
M |
||||||
|
俄文 |
N |
||||||
可應用領域：
質量流量計的特點確定了流量計可以在下述領域中得到廣泛的應用：
流體能源、流體原料、產品的計量，例如石油、化工原料及產品的裝車（裝船）、卸車（卸船）的計量及包裝計量；
石油、化工、食品、醫藥行業生產過程對物料的精準計量、控制；
高粘度物料的在線計量，例如瀝青、重油、油脂的計量；
有懸浮物及固體顆粒物物料的計量，例如水泥漿、石灰漿的計量；
易凝固物料的保溫計量，例如瀝青等易凝固物料的計量實現保溫狀態工作；
中高壓氣體的精確計量，例如CNG石油天然氣的計量；
微小流量測量，例如精細化工及醫藥行業微小流量的測量；
在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度，例如石灰漿液石灰濃度測量；
超低溫介質流量的測量，例如液氮、液氧等液化氣的測量；
高溫介質的流量測量，例如高溫油（溫度可達200～300℃）的測量；
高壓介質的流量測量，例如石油鉆井固井用水泥漿流量的測量（高壓幾十MPa)等等。
