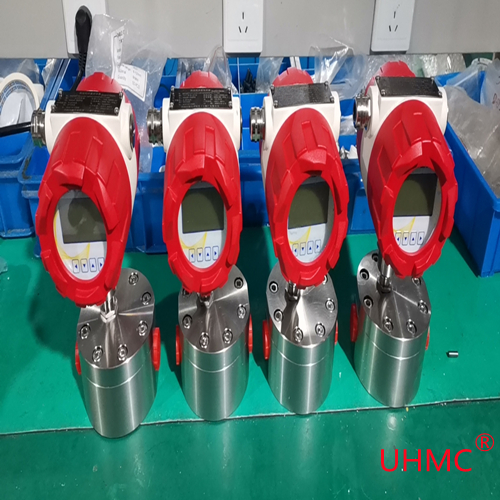

UHMC/有恒 UHGF系列液體正圓齒輪流量計參數
|
型號 |
測量范圍 l/H |
K系數 P/L |
較大壓力Bar |
溫度 |
準確度 |
接口 |
外型尺寸 |
|
|
鋁合金 |
不銹鋼 |
|||||||
|
GF2 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
G3/8 |
Φ84*67 |
|
|
GF6 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF10 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF15 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
G3/4 |
Φ116*98*63.5 |
|
|
GF25 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*118*68 |
|
|
GF32 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*18*68 |
|
流量單位：L/h
圓齒輪流量計的安裝要求
1. 圓齒輪流量計安裝現場位置盡可能避開溫度高、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的安裝位置。
2. 傳感器一般應要水平安裝，必須用螺絲將傳感器固定安裝在裝配體上。如果必須垂直安裝則流體的流動方向必須向上，液體應充滿管道，不得有氣泡。
3. 傳感器的上游側應有20倍公稱通徑的長度直管段貨安裝整流器，下游應有5倍公稱通徑長度的直管段。
4. 儀表傳感器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內。
5. 需要安裝流量調節閥時，必須在傳感器的下游側安裝。
6. 在新的管道上安裝傳感器時，為避免管道中的雜質進入傳感器，建議在傳感器上游安裝過濾器。
7. 為了檢修時不影響液體的正常傳輸，應在傳感器的安裝處安裝旁通管道。
8. 傳感器與顯示儀表之間的連接應采用屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
