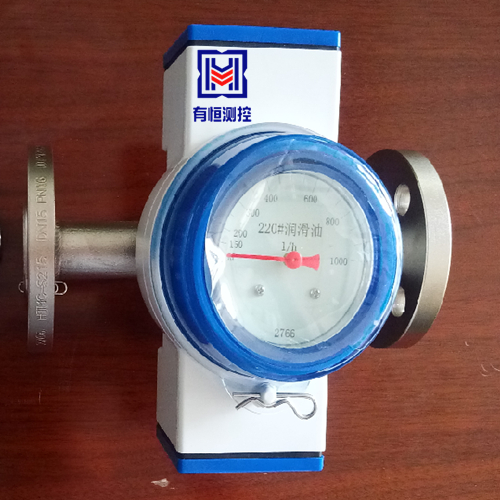

點擊圖片查看原圖
◆口 徑：DN15~DN250
◆精 度：12%
◆重復性：±2.5%
◆溫 度：標準≤85℃, 較大≤300℃
◆壓力等級：0.6-4.0 MPa（高壓可選）
◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）
◆流線型結構設計、堅固耐用
◆磁性耦合測量系統
◆安裝方向任意；垂直、水平安裝任意
◆多種材料的選擇
◆測量量程寬廣
◆清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度
上海有恒流量開關結構形式：
|
UHFS-1 |
UHFS-3 |
|
◆ 管螺紋連接：DN20-DN50(3/4″—2″) ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN80（65）—DN200（3〃—8〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構16 |
|
UHFS-2 |
UHFS-4 |
|
◆ 法蘭連接：DN15—DN50/65（1/2〃—2〃） ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN250（10〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。（內置大功率繼電器） ◆ 測量結構16
|
安裝與使用：安裝流量開關在安裝之前首先需要清理清除管道中的雜質、焊渣、雜物、污垢物品，建議采用壓縮空氣吹掃和結晶水沖洗。要注意儀表殼體上注明的流體流向，剪頭為流出的方向指示。建議出、入口的安裝，相當于口徑5倍的直管段，以確保測量的精準度。以上就是上海有恒測控提供的有關于流量開關的工作原理，接著介紹下流量開關的使用方法及選型須知。
上海有恒測控流量開關安裝和使用方法選型須知
①、安裝環境。現場安裝環境主要指測量管徑大小、直管段長度、管道是否有振動、周圍是否有強磁場干擾和高溫輻射熱等。
②、安全性。防止事故發生。比如，測量腐蝕性介質時，根據腐蝕性強度選用合適的內襯材質，可燃性氣體的環境應選用防爆型儀表。
③、節能性。流體經過流量?jī)x表前后的壓損，壓損值越小節能性越好。非接觸式如超聲波流量計、電磁流量計、彎管流量計無壓損。
④、流體特性。流體特性主要指流體成分、溫度、壓力、黏度等。根據實際情況逐步確認選型范圍。首先從成分（液體、氣體、蒸汽、臟流污程度）區分，差壓式流量計和渦街流量計基本適應以上流體。
⑤、準確性和經濟性。一般本身其性能相對穩定、重復性好、使用壽命較長、量程比范圍寬的流量計有利于后期增加工藝設備測量參數調節，從而減少投資。
