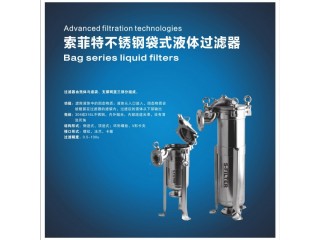

索菲特不銹鋼袋式液體過濾器

Bag series stainless steel liquid filters

過濾器由殼體與濾袋、支撐網籃三部分組成。

功能：濾除液體中的固態物質；液體從入口進入，固態物質會被截留在過濾器的濾袋內，過濾后的液體從下部輸出。

殼體：304或316L不銹鋼，內外拋光，內部流道光滑，沒有清洗死角

結構形式：側進式、頂進式；環形螺栓、V形卡夾

接口形式：螺紋、法蘭、卡箍

過濾精度：0.5~100u。

選型：根據液體化學性狀、流量、溫度、壓力、過濾精度、液體粘度、固態物含量、進出口徑、接口形式、安裝空間等參數來選型；

可根據流量要求選擇單袋、多袋、雙聯、多聯式過濾器。



應用：

電子工業：工藝用高純水預過濾。

飲料工業：純凈水、酒類、果汁、茶飲料、保健飲品、牛奶等澄清過濾。
石化工業：化學溶液、油田注水等過濾。
生物制藥：醫藥用水、沖洗用水、藥液等過濾。

工業民用：循環冷卻水、鍋爐補給水，生產用水、印染紡織用水及廢水的過濾。

機械工業：潤滑油、液壓油、乳化液、電鍍液、油墨等的過濾。



索菲特不銹鋼袋式液體過濾器Bag series stainless steel liquid filters

袋式液體過濾器選型表：

型號	流量范圍	進出口徑	使用濾袋號
SWD1	10~20m3/h	DN50	1號袋
SWD2	20~40m3/h	DN50	2號袋
SWD3	3~6m3/h	DN25	3號袋
SWD4	6~12m3/h	DN40	4號袋
SWD2/2	40~80m3/h	DN80	2只2號袋
SWD2/3	60~120m3/h	DN100	3只2號袋
SWD2/4	80~160m3/h	DN150	4只2號袋
SWD2/5	100~200m3/h	DN150	5只2號袋
SWD2/6	120~240m3/h	DN200	6只2號袋
SWD2/7	140~280m3/h	DN200	7只2號袋
SWD2/8	160~320m3/h	DN200	8只2號袋
SWD2/9~24	180~960m3/h	DN200~450	9~24只2號袋































夾層袋式過濾器：

在需要保溫、加熱、冷卻等過濾流程里，可以采用夾層袋式過濾器，夾層內可以通導熱油、蒸汽、冷卻水等。

多聯組合：

多臺SWD2袋式過濾器進行模塊化并聯組合，替代多袋過濾器，機動性強，能滿足大流量連續工作需要。

移動過濾小車：袋式過濾器與泵、閥組合成整套過濾系統，安裝在移動小車上，滿足不同場合的過濾需要。

應用：潤滑油、液壓油、乳化液等的過濾。



濾袋規格表：

濾袋規格	直徑	長度	過濾面積	流量范圍
1號袋	178	432	0.25m2	10~20m3/h
2號袋	178	813	0.5m2	20~40m3/h
3號袋	102	229	0.1m2	3~6m3/h
4號袋	102	381	0.15m2	6~12m3/h









濾袋選擇：

濾袋簡稱	濾材	耐溫℃	化學性	過濾精度	過濾類型
PO	聚丙烯氈布	90	耐酸堿	0.5~200µ	深度過濾
PE	聚脂氈布	160	耐溶劑	0.5~200µ	深度過濾
NMO	尼龍單絲編織網	160	耐堿、溶劑	1~200µ	絕對過濾
