基本參數
-
25*5
-
2.39-2.4kg/米
- 35mm
-
產品簡介:
空心錨桿的一種，多用于相對穩定完整的巖層，樹脂、工程膠水、速凝水泥等錨固劑自錨桿中心注入，比普通錨桿錨固質量更好。由于自進式中空注漿錨桿的出現，松散巖土條件下的地層也可以使用中空注漿錨桿。
中空錨桿的錨桿體采用中空設計，桿體中孔作為鉆進高壓風水通道和注漿通道，與實心桿體相比，中空桿體設計可獲得更好的剛度和抗剪強度。錨桿體外表面全長標準大螺距螺紋結構，螺紋結構便于錨桿的切割和接長，與光滑桿體相比增加了錨桿體與注漿材料的粘接面積從而提高了錨固力。
產品特點:
1、安裝方便,保證預應力施加能及時進行。
2、主動張拉,預應力可達50KN,并可實現適當的超張拉。
3、利用常規工具,單人即可實現張拉操作。
4、可通過中空桿體實現高壓注漿,改良圍巖。
5、從生產到安裝的全程控制,保證質量。
產品結構:

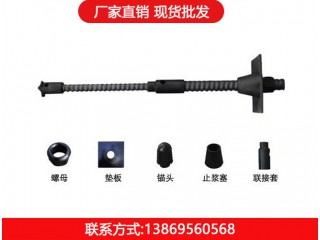

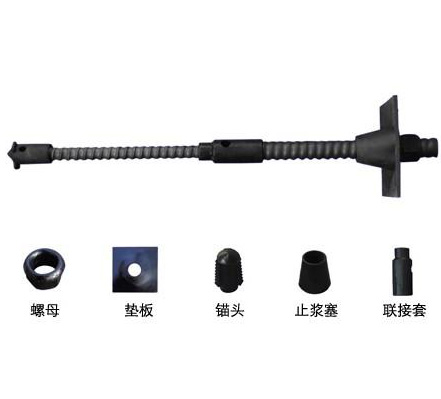

由鋼質漲殼錨頭、中空注漿錨桿體、止漿塞、墊板、螺母組成
產品細節
控制檢驗
1、錨桿安裝允許偏差應符合下列規定
1)錨桿孔的孔徑應符合設計要求。
2)錨桿孔的深度應大于錨桿長度的250px。
3)錨桿孔距允許偏差為±375px。
4)錨桿插入長度不得小于設計長度的95%。
2、錨桿孔的方向應符合設計要求
錨桿墊板應與基面密貼，錨桿應平直、無損傷，表面無裂紋、油污、顆粒狀或片狀銹蝕。
3、質量控制
必須進行崗前培訓。讓操作者了解注意施作程序及標準。開工前必須認真進行交底。必須繪制錨桿布置圖，嚴格控制其位置。控制砂漿的水灰比。控制注漿壓力和進漿量。
要求和措施：
1、施工期間，應對支護的工作狀態進行定期和不定期檢查。在不良地質地段?應由專人每班檢查。
2、暫停施工時，應將支護直抵開挖面。
3、錨桿簡易臺架應安置應穩妥。
4、作業中如發生風、水、輸料管路堵塞或爆裂時，必須依次停止風、水、料的輸送。
5、對錨桿支護體系的監控量測中發現支護體系變形、開裂等險情時，應采取補救措施。當險情危急時，應將人員撤出危險區。
6、若已錨地段有較大變形或錨桿失效，立即在該地段增設加強錨桿，長度不小于原錨桿長度1.5倍。
注意事項：
1、注漿工人必須帶防護工具。
2、認真檢查機具設備及線路?避免漏電傷人。
3、機械司機嚴格按操作規程操作。
4、注漿工人與注漿泵司機必須協調好。
5、注漿完畢必須先關閉閥門，再關注漿器。
6、注漿口不允許對人
