X6332C炮塔銑床
產品介紹：
本銑床是一種輕型通用金屬切削機床，具有立、臥銑兩種功能，可銑削中、小部件的平面、斜面、溝槽和花鍵等。應用于機械加工、模具、儀器、儀表等行業。
主要結構特點：
底座、機身、工作臺、中滑座、升降滑座等主要構件均采用好的材料鑄造而成，并經人工時效處理，機床使用穩定。

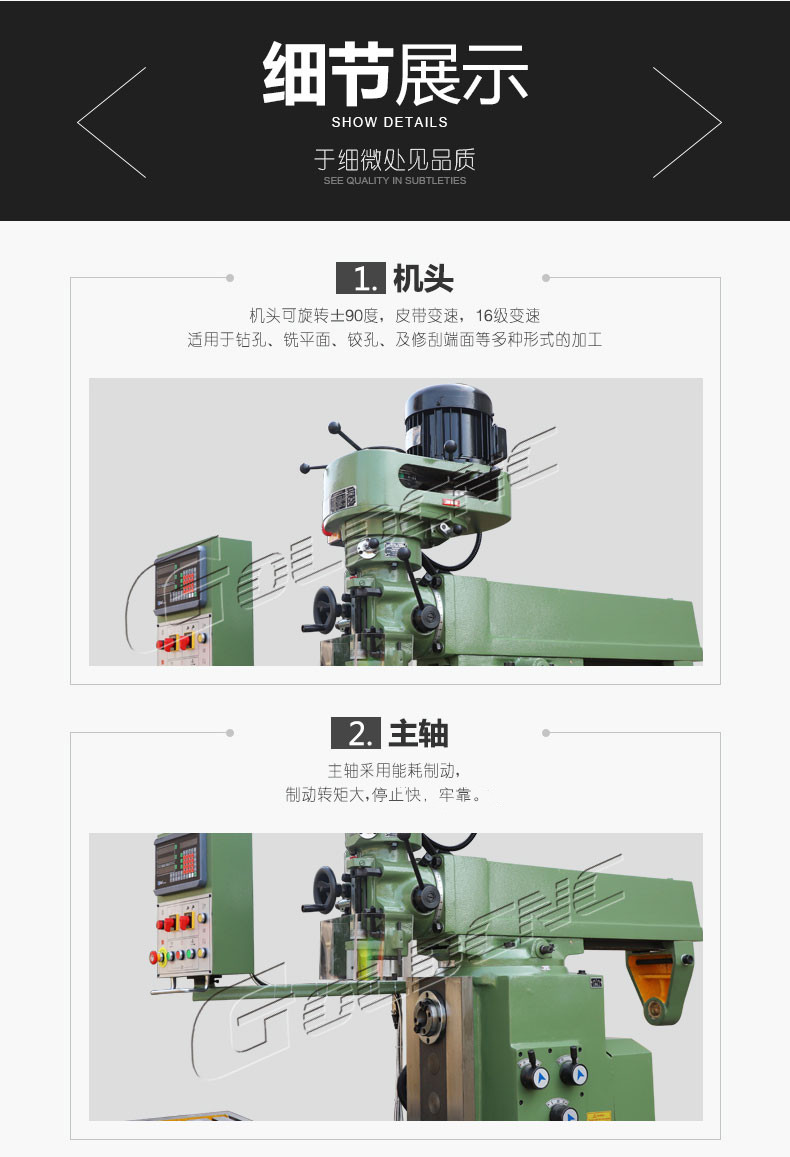

銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，加工方便、準確；銑頭能左右回轉90°，搖臂不單能前后伸縮，大大增加了機床的工作范圍。
工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度，針對不同的加工要求；進給可使工件到達加工位置，縮短非加工時間。
產品參數：
|
主要項目 |
數值 |
|
主軸內孔錐度 |
7:24 ISO40（立/臥） |
|
主軸行程 |
127mm(立） |
|
主軸套筒自動進給級數和范圍 |
0.04/0.08/0.15（mm/r）(3級） |
|
主軸端面至工作臺距離 |
155-550mm（立） |
|
懸梁行程 |
500mm |
|
主軸孔中心至床身導軌面距離 |
150-550mm（立） |
|
主軸孔中心至工作臺的距離 |
0-350mm（臥） |
|
主軸孔中心至掛架平面距離 |
190mm（臥） |
|
主軸轉速范圍 |
（16級）60-4540（立）rpm |
|
（12級）60-1350（臥）rpm |
|
|
工作臺尺寸 |
1370*320mm |
|
工作臺行程（縱向/橫向/垂向） |
800/320/400mm |
|
工作臺縱/橫向機動進給速度 |
（8級）22-55mm/min（快進810） |
|
工作臺垂向機動升降速度 |
560mm/min |
|
工作臺T型槽（槽數/寬度/間距） |
3/14/70 |
|
主電機功率 |
2.2（立）2.2（臥）kw |
|
工作臺機進給電機功率 |
750w |
|
升降臺機升降電機功率 |
1100w |
|
冷卻泵流量 |
12L/min |
|
外形尺寸 |
1720*1520*2225 |
|
凈重/毛重 |
1770/1900kg |
產品特點：
升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，去掉了不利因素。
工作臺X向行程可達800mm ，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、磨削及刮研處理，增加機床的使用壽命。. 手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行潤滑，減小機床的磨損，使機床運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，針對不同的加工需求。
機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
