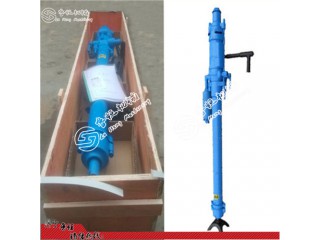

點擊圖片查看原圖向上式風鉆風炮鉆 風動鑿巖機
礦用采礦頂錨桿孔用向上鑿巖機
YSP45向上鑿巖機操作說明
YSP45向上式鑿巖機主要用于采礦、豎井掘進及開鑿天井中的鑿巖作業，鉆鑿與地面成60°至90°方向的向上炮孔，也可用于安裝瞄桿。
YSP45向上式鑿巖機技術參數：
|
重量 |
44 |
千克（KG） |
|
外形尺寸（長*寬*高） |
1420*390*160 |
毫米（MM) |
|
缸徑 |
95 |
毫米（MM) |
|
活塞結構行程 |
47 |
毫米（MM) |
|
氣腿推進行程 |
750 |
毫米（MM) |
|
氣腿氣缸內徑 |
74 |
毫米（MM) |
|
工作氣壓 |
0.4-0.63 |
兆帕（Mpa） |
|
沖擊能 |
≥73.5（0.63Mpa） |
焦耳（J） |
|
鑿巖耗氣量 |
≤113.3（0.63Mpa） |
升/秒（L/S） |
|
鑿巖沖擊頻率 |
≥46（0.63Mpa） |
赫茲（HZ） |
|
扭矩 |
≥21（0.63Mpa） |
牛·米（N·M） |
|
使用水壓 |
0.3 |
兆帕（Mpa） |
|
氣管內徑 |
25 |
毫米（MM) |
|
水管內徑 |
13 |
毫米（MM) |
|
適宜鉆孔直徑 |
34-42 |
毫米（MM) |
|
適宜最大鑿巖深度 |
6 |
米（M） |
|
工作溫度 |
—30~50 |
度（℃） |
|
釬尾規格 |
22*108 |
毫米（MM) |
|
FY500A型注油器 |
||
|
重量 |
2.5 |
千克（KG） |
|
容油量 |
500 |
毫升（ML） |
