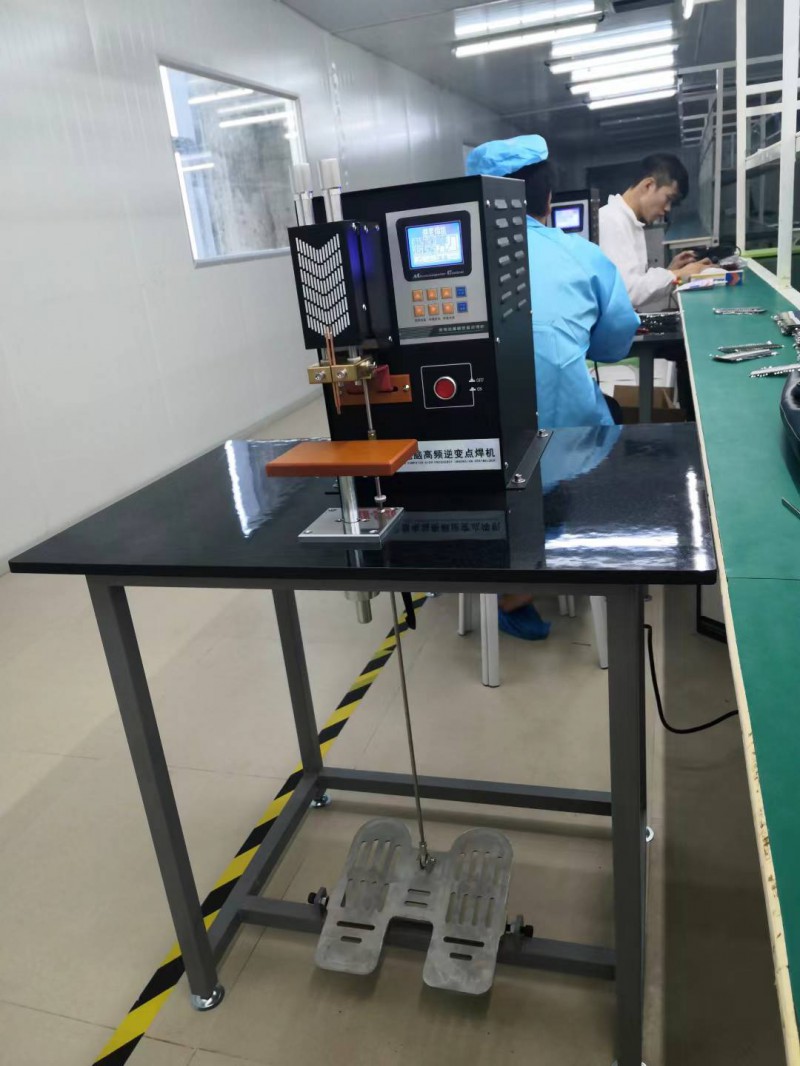

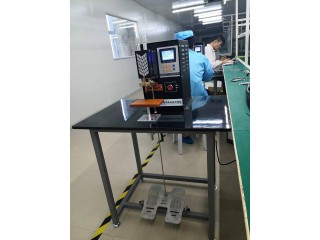

HD-2118微電腦高頻逆變點焊機電池點焊機五金碰焊機外形美觀輕巧。

2、 焊接痕跡美觀,火花小,無發黑(電池不會因點焊后出現凹陷、流液的現象),完全克服鋰電池點焊后出現低壓和出水現象,是您生產組裝電池的理想設備。

3、 控制電路采用可控硅放電的脈沖電路和數字程序控制電路。各項參數均為數碼化設置,因而參數調節直觀準確。

4、 焊針的壓力和兩針的距離可獨立調節,且調節方便,確保焊接壓力穩定可靠。

5、 焊接開關是采用的光電開關。



三、 適用范圍

1、 用于電子、電器、電真空、五金等各行業金屬結構的組裝點焊。

2、 用于各種電池(鎳氫、鎳鎘、鋰電池)的極板、負極針、匯流片的焊接。

四、 主要技術參數

1、 輸入電源:AC 220V±10%  50Hz±5Hz

2、 額定功率:12KVA

3、 焊接電流:0-99

4、 電極行程:20mm

5、 控制方式:雙脈沖

6、 整機重量:65KG

7、 外形尺寸:L800×W600×H1100(CM)

8、 適用對象:用于0.05mm-0.35mm鍍鎳片或鎳帶與五金片的連接。

操作說明

1.電源開關:采用復位式按扭,往里按時電流接通,再按一次復出電源切斷。

2.工作指示:打開電源時,lcd顯示器左上角標志閃爍為正常。

3.輸出波形:反映機器工作時的脈沖狀態。

4.等待···:當焊接電流(wi)往下調節時,顯示屏會出現“等待···”提示,此時整機處于等待狀態,數秒鐘后程序恢復設置工作狀態。

5.預焊電流(bi):指一個脈沖的高度,其設定大小為0-99,通常選擇35左右試機,其大小調節應根據實際焊接電流大小而定,一般來說,焊接電流大,預焊電流相應地加大。

6.焊接時間(wt):指二個脈沖的寬度,總時長為1—3ms,根據具體焊接效果來選擇焊接時間,通常選擇1—1.5ms。

7.焊接電流(wi):指二個脈沖的高度,其設定范圍為0—99,通常選擇50左右試機,其大小調節應根據實際焊接效果而定。

8.狀態(state):形象地顯示出光電開關與碰觸開關工作時的“開”“關”狀態。左半部分顯示“氣動”時腳踏開關工作狀態;右半部分顯示光電開關工作狀態。當焊機處于放電狀態時,此處兩開關處于“閉合”狀態。

9.清零(clear):記數恢復初始狀態:“0000“。

10.按切換鍵保存當前設置好的參數,以便下次使用。
