EMERSON Process Management艾默生成立于1890年，世界前500強知名企業。FISHER費希爾為艾默生旗下品牌之一，自1880年開始，致力于為世界各地的用戶提供應用于工業系統、燃氣輸配所需的調壓閥。費希爾是全球調壓器及安全放散閥的最大供應商之一。多用途、穩定、方便的線上維修和堅固的結構使得費希爾工業調壓閥成為世界各地成千上萬客戶的首選。

壹、簡介

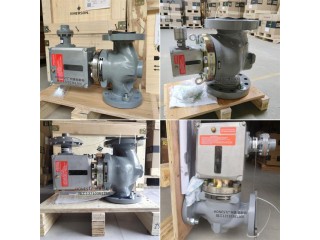

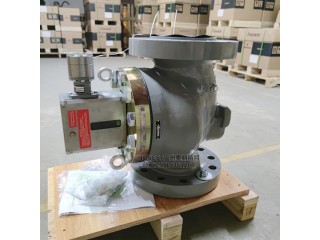

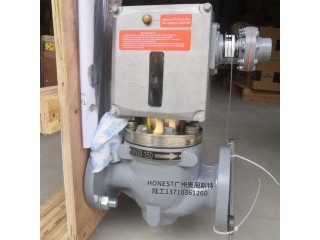

JEQ系列燃氣安全切斷閥用于燃氣輸配系統，當切斷閥所控制的管線壓力高于或低于切斷設定壓力時，JEQ系列安全切斷閥可以緊急切斷管線氣流，保護下游設備，適用介質：天然氣、人工煤氣、液化石油氣及其它無腐蝕性氣體。

貳、主要技術特征

允許最高進口壓力：10.2MPa

超壓/失壓切斷設定范圍：0.001-10MPa

叁、傳感器壓力設定范圍（MPa）切斷壓力，含多段彈簧范圍。

0.001-0.23MPa，0.1-1.6MPa，1.6-4MPa，4-10MPa

肆、連接方式

法蘭連接：DN25、DN50、DN80、DN100、DN150

法蘭等級：PN16、PN25、PN40（符合：HG20592-1997，凸面）CL150RF、CL300RF、CL600RF（符合：HG20615-1997，凸面）

伍、閥體材質

PN16：HT200或WCB，PN25/PN40：WCB，CL150RF：WCB，CL300RF：WCB，CL600RF：WCB

注：HT200的閥體，僅用于-10℃≤設計溫度≤60℃，設計壓力≤0.4MPa的工況，DN25無HT200閥體。

信號管接口NPT3/8”，工作溫度：-20攝氏度~60℃

陸、JEQ切斷閥銘牌舉例說明

EMERSON   AUTOMATION  SOLUTIONS

PRESSURE MANAGEMENT

型號：JEON  JEQ25

編號：R058573961

生產日期：2019/09

位號：  /

進口壓力：10MPa

連接方式：DN25/CL600RF

介質：天然氣

溫度范圍：-20~60℃

柒、安裝要求

切斷閥的安裝、使用、維護和維修都必須有資格的專業人員進行，其他人員造成的后果本公司概不負責，用戶必須對有關人員進行培訓或者求助本公司。

1、切斷閥應安裝在遠離火源、震動，環境符合要求的地方，

2、檢查燃氣輸配管線壓力是否與切斷閥上銘牌所示的使用壓力范圍相符，

3、確認傳感器及調節彈簧的設定范圍是否符合系統管線的要求，

4、檢查切斷閥上的氣流箭頭是否與安裝管線的氣流一致，

5、切斷閥前管路應吹掃干凈，然后再安裝切斷閥，

6、切斷閥只能安裝在水平管線上，切斷閥在與前后管路對接時不能強行安裝，除了進、出口法蘭下允許有支撐外，裝好后的切斷閥不應受到其他外力作用，

7、建議JEQ系列的脫扣機構安裝在閥體的上方（DN≥100的脫扣機構必須安裝在閥體的上方），

8、切斷閥應安裝在所監控的調壓器的上游，

9、與切斷閥相鄰的其他設備，應不妨礙切斷閥的操作、拆卸和維護，

10、不允許在切斷閥上有修改，如鉆孔、打磨和焊接等，

11、不允許認為阻止切斷動作或延遲切斷動作，

12、切斷閥需要一個外部信號管，把取壓點的壓力傳送到切斷閥的傳感器里，切斷閥的取壓點應在調壓器后直管段管徑（DN）的4-6倍DN處的直管段上。
