一、護欄板的寬度310MM，厚度：3MM、4MM。 1噸護欄板可鋪：3MM厚的80米，4MM厚的61米 。每公里3MM厚的重12.3噸，4MM厚的重16.388噸。
二、立柱：粗度規范Q114、Q140MM長度依據要求普通爲1.85米、1.95米、2米、2.15米、2.27米 碧厚4.5MM。
三、每公里用250塊護欄板。立柱間隔4米，每公里用250根立柱，端頭2個，柱帽250個，螺絲250套，托架250個，防阻塊250個。
波形護欄板的特征和功能，產品特征：防腐功能好、抗老化、美觀小氣、裝置簡潔快捷。

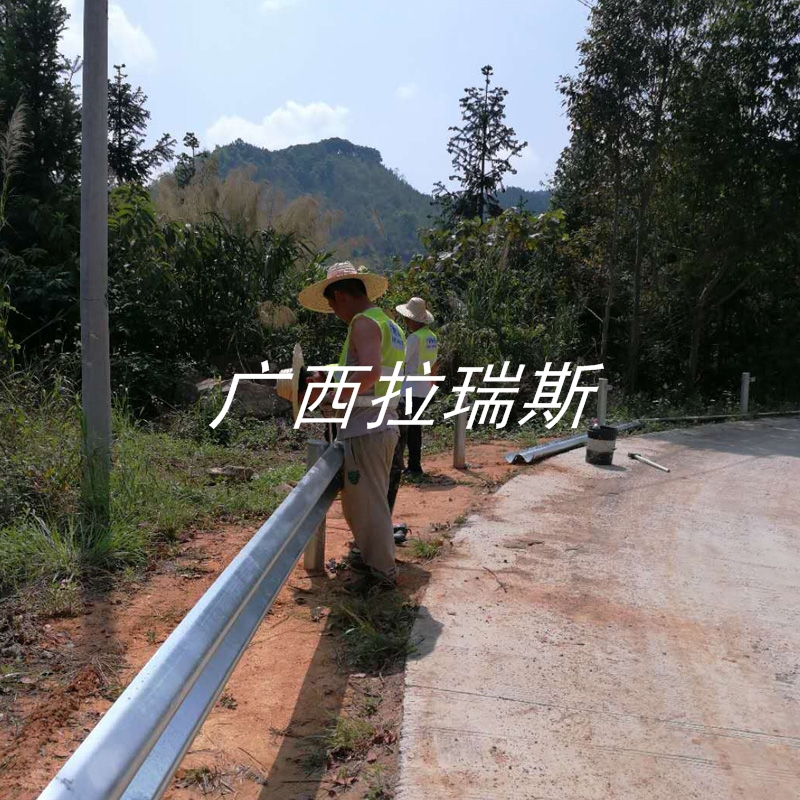

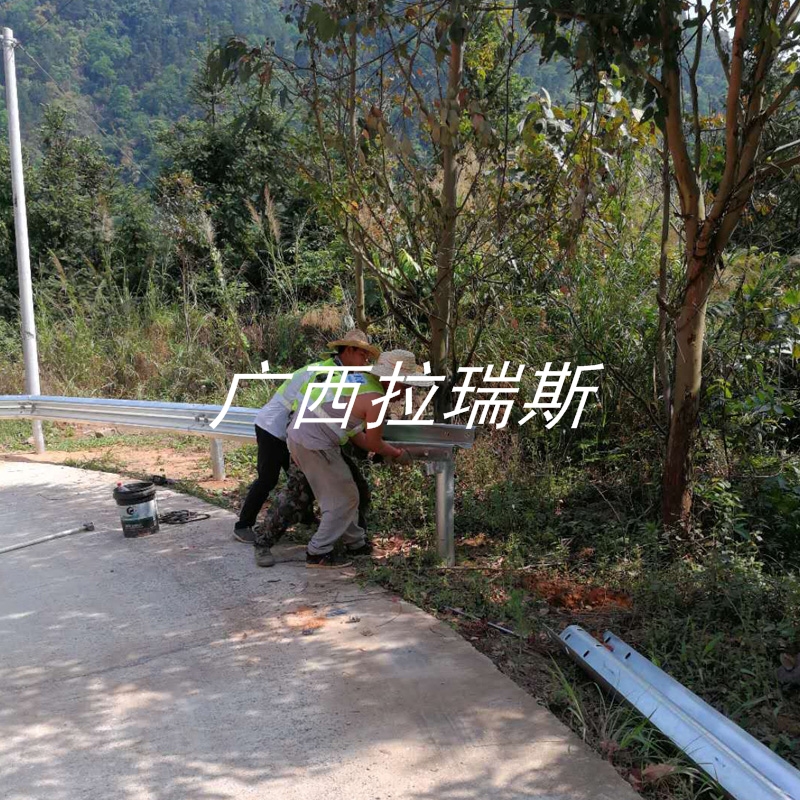

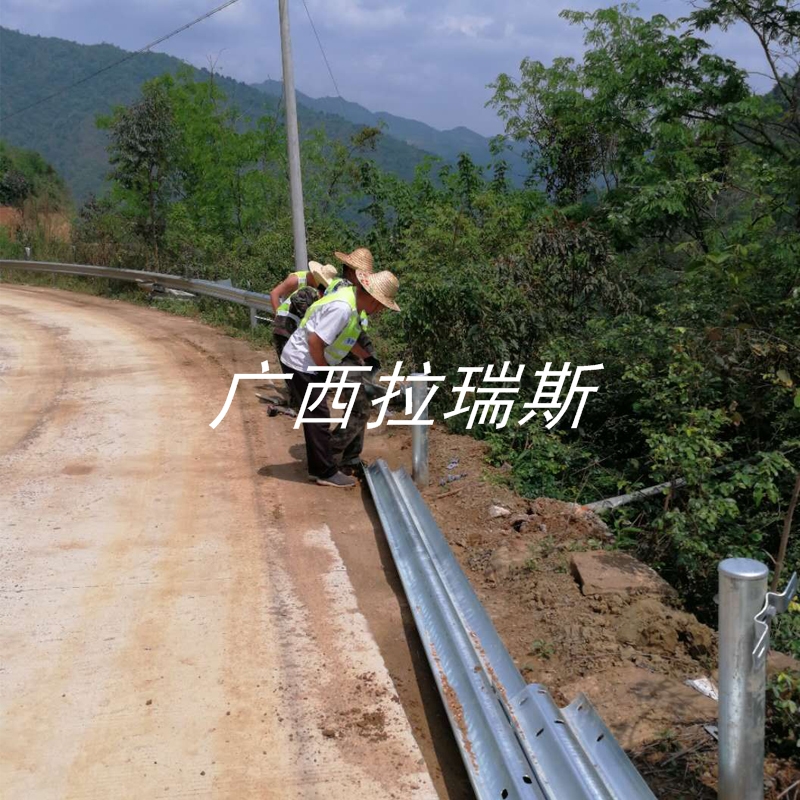

波形護欄板裝置：
1、防阻塊自身就是一個吸能機構，因而，可以使護欄在遭到碰撞后逐步變形，有利于能量吸收，增加乘員傷亡，以便在裝置進程中應用波形梁的長圓孔及時停止調整，使其構成平順的線形，防止部分凹凸。
3、波形護欄板頂面應與路途豎曲線相協調。當波形護欄的線形以為比擬稱心時，方可最初擰緊螺栓。
波形護欄技術規格
（1）雙波：長度4320mm ,板寬310mm ,波深85mm , 板厚3mm/4mm 。
三波波形護欄板：長度4320mm ,板寬506mm,波深85mm ,板厚4mm 。[6]
（2）圓：直徑140/114mm ,立柱壁厚4/4.5mm 。
方立柱：邊長130mm , 立柱壁厚6mm 。 立柱長度1200mm/ 1500mm/ 1800mm/2150mm等。
（3）柱帽：厚度2/3mm, 孔距100/150mm, 直徑114/140mm。
（4）防阻塊：196*178*200mm， 厚度分3/4/4.25/4.5mm。 托架：長300mm, 寬70mm，厚度分4mm/4.5mm。
（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35
