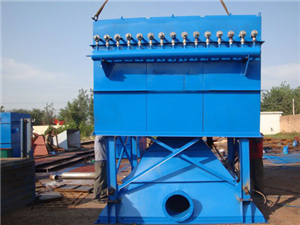

脈沖袋式除塵器主要由上箱體、中箱體(內部安裝濾袋和骨架)、灰斗、清灰機構、卸灰裝置、控制系統等組成

含塵氣體從中箱體的下部進入,經導流板均勻上升到達濾袋,大顆粒粉塵經碰撞先落入灰斗,粉塵被阻擋在濾袋外表面,干凈氣體進入袋內經過袋口和上箱體,由出風管排出。隨著濾袋外表面的粉塵不斷增加,設備阻力達到設。定值時壓差監控系統發出信號,清灰機構開始工作,壓縮空氣從脈沖閥噴出,經噴吹管和噴嘴射向濾袋,濾袋瞬時膨脹、振動,使表面的粉塵脫出、落入灰斗,選粉機廠家由卸灰閥排出。也可采用定時清灰或手動清灰。脈沖袋式除塵器的各倉室依次進行清灰,完成清灰的倉室隨即恢復除塵狀態。



 濾袋破損將導致含塵氣流直接外排、除塵器后的排氣筒出口冒灰。對于離線清灰的大型脈沖袋式除塵器,可以采用以下方法確定破袋的位置:用手動操作方式逐個倉室進行清灰,每次關閉1個倉室的出氣閥,注意觀察排氣筒出口,當有破袋的倉室停止過濾時,排氣筒出口就不再冒灰,據此可確定哪個倉室出現破袋。如果只有個別濾袋破損,用鐵蓋密封住該花板孔, 即可確保排放的粉塵濃度達標。需要更換濾袋時, 建議同一臺除塵器的所有除塵布袋同時更換,保證每個濾袋具有同等阻力。如果只能更換幾條濾袋, 需把新濾袋的袋口封閉,埋入除塵灰中幾天, 增加新濾袋的阻力, 使新濾袋的阻力與舊
