GMC-II型脈沖袋式除塵器系列圖。是由鞍山焦耐院設計（T540圖樣），經國家建筑科學研究院標準所審批為國家標準圖推廣使用。

我廠生產GMC-II脈沖袋式除塵器經過了上層領導機關和國家科研部門，各大專院校技術人員鑒定，鑒定認為“該種除塵器在原I 型的基礎上有了很大改進，在結構上比較先進合理，噴吹壓力較低、清灰效果好、維修工作量小，是目前較理想的脈沖袋式除塵器”。

二、GMC-II型脈沖袋式除塵器的特點和結構原理

一、特點：

1、GMC-II型脈沖袋式除塵器在保留了原GMC-I型除塵器優點的基礎上，采用了低阻力的DMF-Z-25  DMF-Z-40和DMF-Z-50型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比GMC-I型延長一倍以上，減少了維修工作量。

2、清灰用壓縮空氣從原來的5-7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5-7公斤/厘米2的壓力效果，從而擴大了使用范圍。

3、由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于5%，進一步提高了產品質量要求。

4、改革了揭蓋裝置。濾袋固定方法，為設備檢修和維護改善了勞動條件。

5、噴吹裝置增加了防護罩，蓋板結構采用了防雨措施。使除塵器在露天放置不需另設防雨棚，減少了建筑投資。

6、清灰部分原來攪龍去掉，裝置了 YJD 系列型自動回轉排灰閥組合關風器，擴大了清灰使用效果，減少了維修，封密嚴，排灰快。

二、結構原理

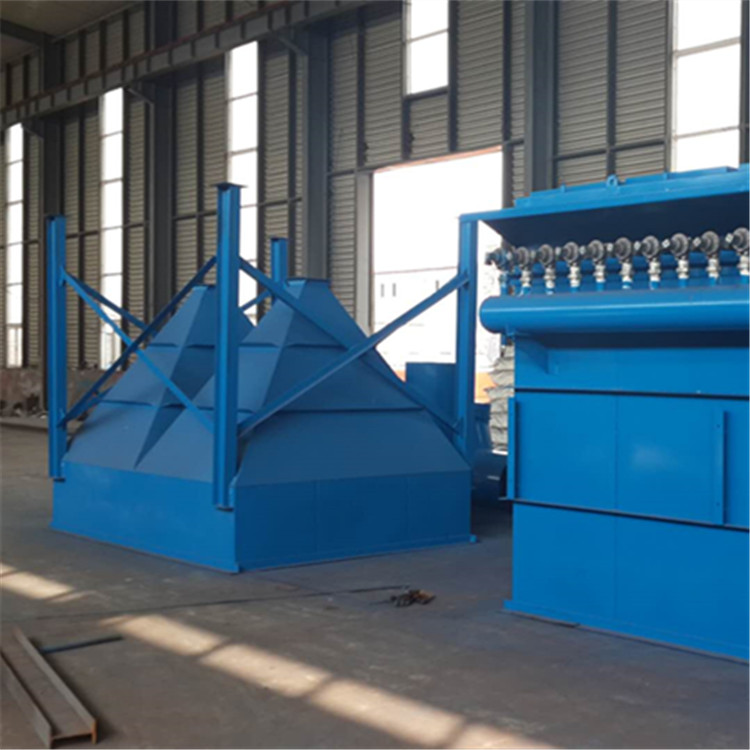

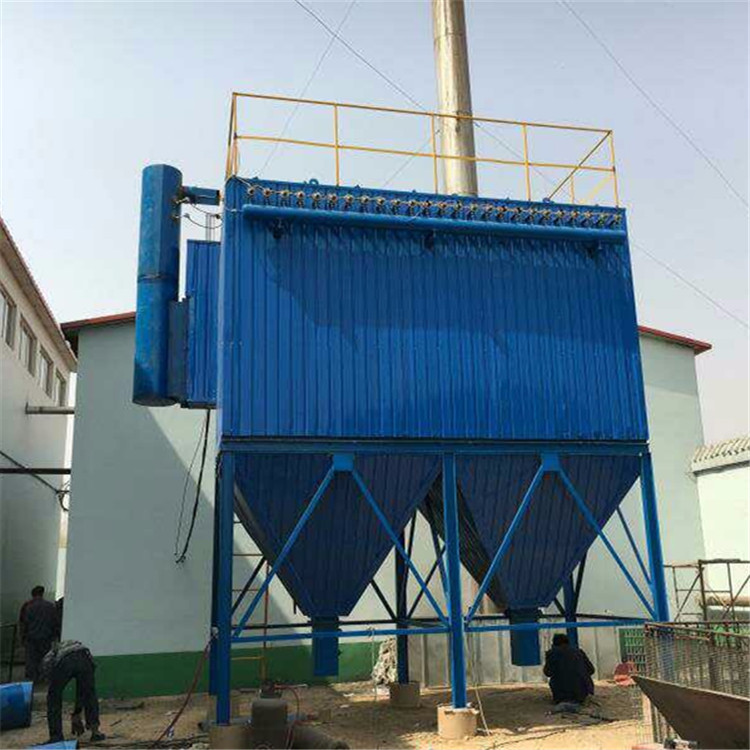

GMC-II型脈沖袋式除塵器的基本結構如圖1所示，它主要由五部分組成。

上箱體：由可掀起的蓋板和出風口組成。

中箱體：由多孔板、濾袋裝置和文氏管組成。

下箱體：由進風口、灰斗和檢查門組成。

排灰系統：由減速裝置和輸灰、排灰裝置組成。

噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝置組成。

控制儀表采用本廠生產的JMK-2型脈沖控制儀。WMK脈沖無觸點控制儀（也可以采用PLC電腦控制）。

三、GMC-II型脈沖袋式除塵器的工作原理和技術性能

1、除塵器工作原理：

含塵氣體由除塵器進風口進入中、下箱體、通過濾袋進入上箱體的過程中，由于濾袋的各種效應作用將粉塵、氣體分離天，粉塵被吸附在濾袋上，而氣體穿過濾袋由文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋凈化的過程中，隨著時間的增加，面積在濾袋上的粉塵越來越多，因而使濾袋的阻力逐漸增加，通過濾袋的氣體量逐漸減少，為了使除塵器能正常工作，所以要把阻力控制在限定范圍內（一般為120-150毫米水柱）。這樣當阻力升到限定范圍的時候，由控制儀就要發出指令按順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各對應的濾袋內，濾袋在氣流瞬間反向作用下急劇膨脹，使積在濾袋表面的粉塵脫落，濾袋得到再生。被清掉的粉塵落入灰斗經排灰系統排出機體，由于積附在濾袋上的粉塵定期清除，被凈化的氣體正常通過，保證除塵器正常工作。
